HEIDENHAIN CNC PILOT 4290 61
1
.1
1
DIN PLUS (asse Y): cicli di fr
esat
ur
a

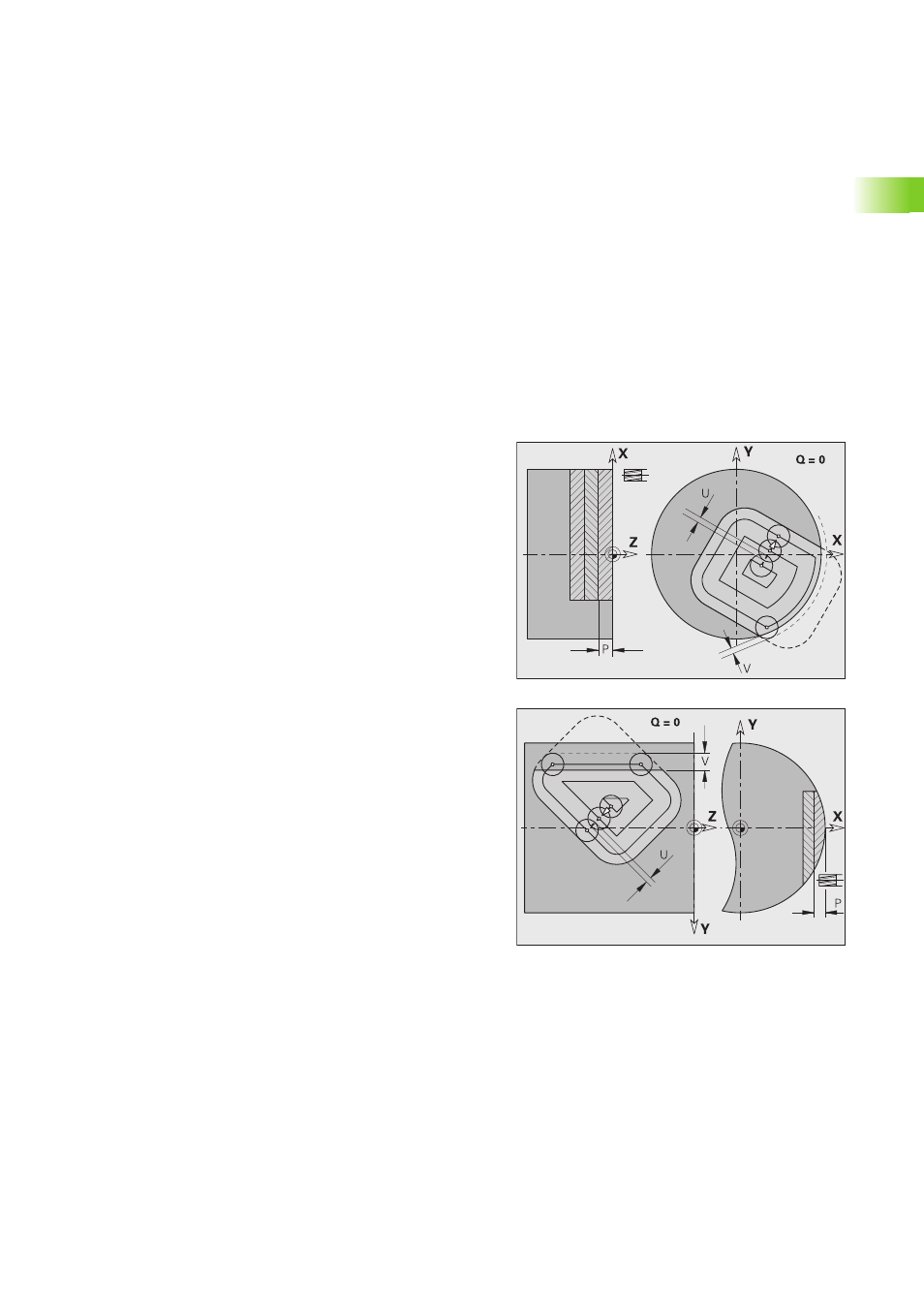

Fresatura di tasche finitura G846 (asse Y)
G846 finisce i profili chiusi definiti nel piano XY o YZ delle sezioni di
programma:
„ FACE_Y
„ REAR_Y
„ LATERAL_Y
La direzione di fresatura viene influenzata attraverso la "Direzione di
fresatura H", la "Direzione di lavorazione Q" e il senso di rotazione della
fresa.
Esecuzione del ciclo
1
La posizione di partenza (X, Y, Z, C) è la posizione prima del ciclo
2 Calcolo della configurazione di taglio (accostamento in piano,
accostamento in profondità); calcolo delle traiettorie con
penetrazione con pendolamento o elicoidale
3 Avvicinamento a distanza di sicurezza e accostamento per la
prima profondità di fresatura
4 Fresatura in un piano
5 Sollevamento a distanza di sicurezza, avvicinamento e
accostamento per la successiva profondità di fresatura
6 Ripetizione di 4...5, fino a quando la superficie completa è fresata
7 Ritorno secondo il "piano di ritorno J"
Parametri – Fresatura
NS
Numero di blocco – Riferimento alla descrizione del profilo
P Profondità di fresatura (massima) (accostamento nel piano di
fresatura)
R Raggio di avvicinamento/allontanamento (default: 0)
„ R=0: l'elemento di profilo viene avvicinato direttamente.
L'accostamento avviene sul punto di partenza sopra il piano
di fresatura, poi viene eseguito l'accostamento in profondità
perpendicolare.
„ R>0: la fresa percorre l'arco di avvicinamento/
allontanamento che si unisce tangenzialmente all'elemento
del profilo.
U Fattore di sovrapposizione (minimo). Definisce la
sovrapposizione delle traiettorie di fresatura (default: 0,5).
Sovrapposizione = U*diametro fresa
V Fattore di superamento, se il profilo di fresatura supera il
profilo di tornitura:
„ 0: il profilo definito viene fresato completamente
„ 0 < V <= 1: superamento = V*diametro fresa
H Direzione di fresatura (default: 0)
„ H=0: discorde
„ H=1: concorde
F Avanzamento per accostamento in profondità (default:
avanzamento attivo)
