14
1
.2 Comando manuale e modo aut
o
matico
Lavorare con gli utensili di magazzino
Cambio di utensile di magazzino
Impiegare questa funzione per cambiare l'utensile o per modificare
l'angolo di orientamento oppure l'angolo di posizione dell'utensile
attivo.
U Selezionare nel comando manuale "T > Magazzino >
Cambio utensile". Il controllo apre la finestra di dialogo
"Magazzino: Cambio utensile"
U Premere il softkey, selezionare l'utensile dalla lista di
magazzino, inserire gli altri parametri e chiudere la
finestra di dialogo. Il controllo carica il rispettivo
programma NC.
U Attivare il programma NC con Avvio ciclo.
Il CNC PILOT
„ porta l'utensile nel magazzino
„ preleva l'utensile indicato dal magazzino
„ si sposta sulla posizione di cambio utensile
„ orienta l'asse B
„ ruota l'utensile su "normale" o "capovolto" (offset angolo di posizione C)
„ calcola i dati utensile tenendo conto dell'"orientamento O", della
posizione asse B e dell'angolo di posizione
„ regola il freno a ceppi

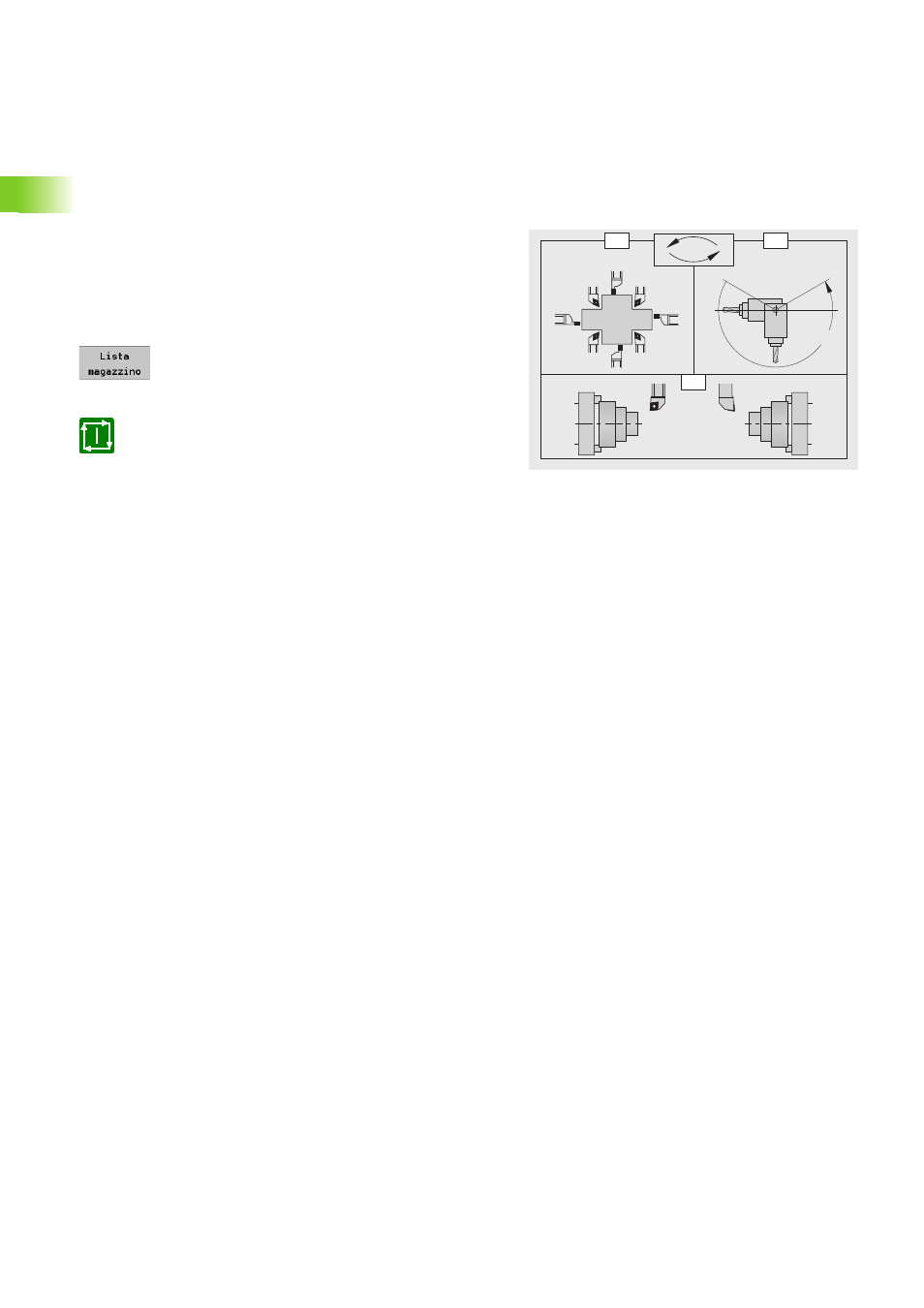

C=0° C=180°
0°
B
O=
1 3
7 5
2
4
6
8
C
B O
T
M
Parametri
ID
Numero identificativo dell'utensile di magazzino
O Orientamento nel caso di utensili da tornio. Posizione del
tagliente (vedere figura).
„ Posizioni utensile 1, 3, 5, 7: per utensili per sgrossatura,
finitura e per raccordare (gli utensili neutri vengono
riconosciuti in base all'angolo di registrazione)
„ Posizioni utensile 2, 4, 6, 8: per utensili troncatori e per
filettare (un utensile "destro" o "sinistro" viene definito nei
dati utensile)
B Angolo asse B. Angolo su cui l'asse B viene orientato.
C Offset angolo di posizione negli utensili da tornio
„ 0°: posizione dell'utensile "normale"
„ 180°: posizione dell'utensile "capovolto"
H Freno a ceppi
„ 0: il freno viene bloccato in funzione del parametro di
utensile ("non motorizzato" viene bloccato; "motorizzato"
non viene bloccato)
„ 1: il freno viene bloccato
„ 2: il freno non viene bloccato
