HEIDENHAIN CNC PILOT 4290 31
1
.5 DIN PLUS: pr
ofili piano XY

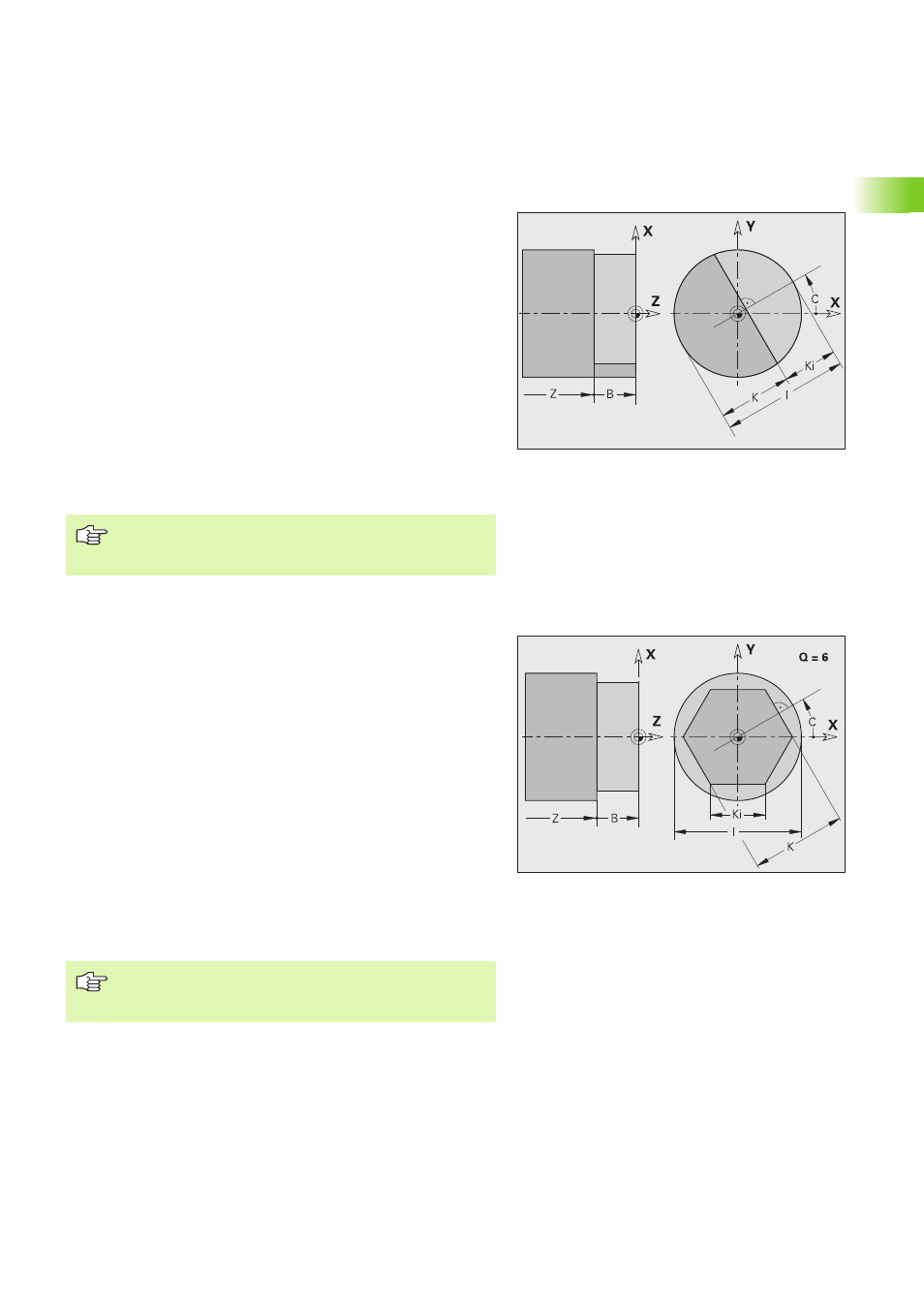

Superficie singola G376-Geo
G376 definisce una superficie nel piano XY.
Superfici poligonali G477-Geo
G477 definisce una superficie poligonale nel piano XY.
Parametri
Z
Spigolo di riferimento (default: "Z" dall'identificativo di sezione)
K Spessore residuo
Ki Profondità
B Larghezza (riferimento: spigolo di riferimento Z)
„ B<0: superficie in direzione Z negativa
„ B>0: superficie in direzione Z positiva
I Diametro della superficie
„ Nessun inserimento: "X" dall'identificativo di sezione
„ "I" sovrascrive "X" dall'identificativo di sezione
C Angolo di posizione della perpendicolare alla superficie
(default: "C" dall'identificativo di sezione)
Il segno della "Larghezza B" viene valutato
indipendentemente dal fatto che la superficie giaccia sulla
superficie frontale o sulla superficie posteriore.
Parametri
Z
Spigolo di riferimento (default: "Z" dall'identificativo di sezione)
K Diametro del cerchio interno (apertura)
Ki Lunghezza spigolo
B Larghezza (riferimento: spigolo di riferimento Z)
„ B<0: superficie in direzione Z negativa
„ B>0: superficie in direzione Z positiva
Q Numero delle superfici (Q >= 2)
I Diametro della superficie
„ Nessun inserimento: "X" dall'identificativo di sezione
„ "I" sovrascrive "X" dall'identificativo di sezione
C Angolo di posizione della perpendicolare alla superficie
(default: "C" dall'identificativo di sezione)
Il segno della "Larghezza B" viene valutato
indipendentemente dal fatto che la superficie si trovi sulla
superficie frontale o sulla superficie posteriore.
