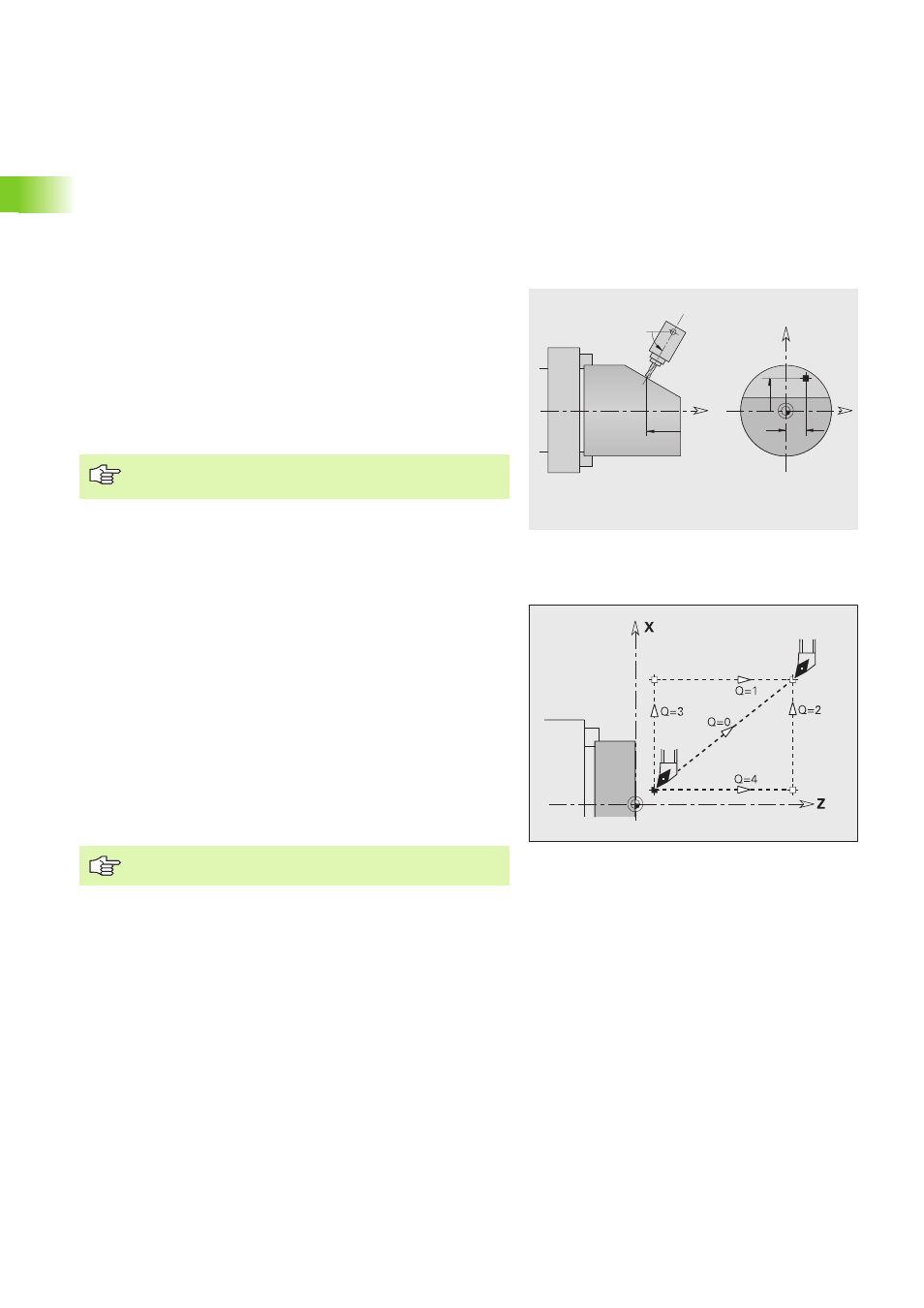

Rapido G0
G0 sposta in rapido sul percorso più breve fino al "punto di arrivo X, Y,
Z" e orienta l'asse B.
Raggiungimento punto di cambio utensile G14
G14 sposta in rapido sul punto di cambio utensile. Le coordinate del
punto di cambio utensile si definiscono in modalità Preparazione.
X Z
Y
–Z
Y
X
B
Parametri
X
Diametro – Punto di arrivo
Z Lunghezza – Punto di arrivo
Y Lunghezza – Punto di arrivo
B Angolo asse B
Programmazione X, Y, Z, B: assoluto, incrementale, o di
tipo modale
Parametri
Q
Ordine (default: 0)
„ 0: spostamento contemporaneo asse X e Z (diagonale)
„ 1: prima in direzione X, poi Z
„ 2: prima in direzione Z, poi X
„ 3: solo in direzione X, Z rimane invariato
„ 4: solo in direzione Z, X rimane invariato
„ 5: solo in direzione Y
„ 6: spostamento contemporaneo asse X, Y e Z (diagonale)
Con Q=0...4 l'asse Y non viene spostato.
