HEIDENHAIN CNC PILOT 4290 79
1
.15 TURN PLUS: pr
ofili piano XY

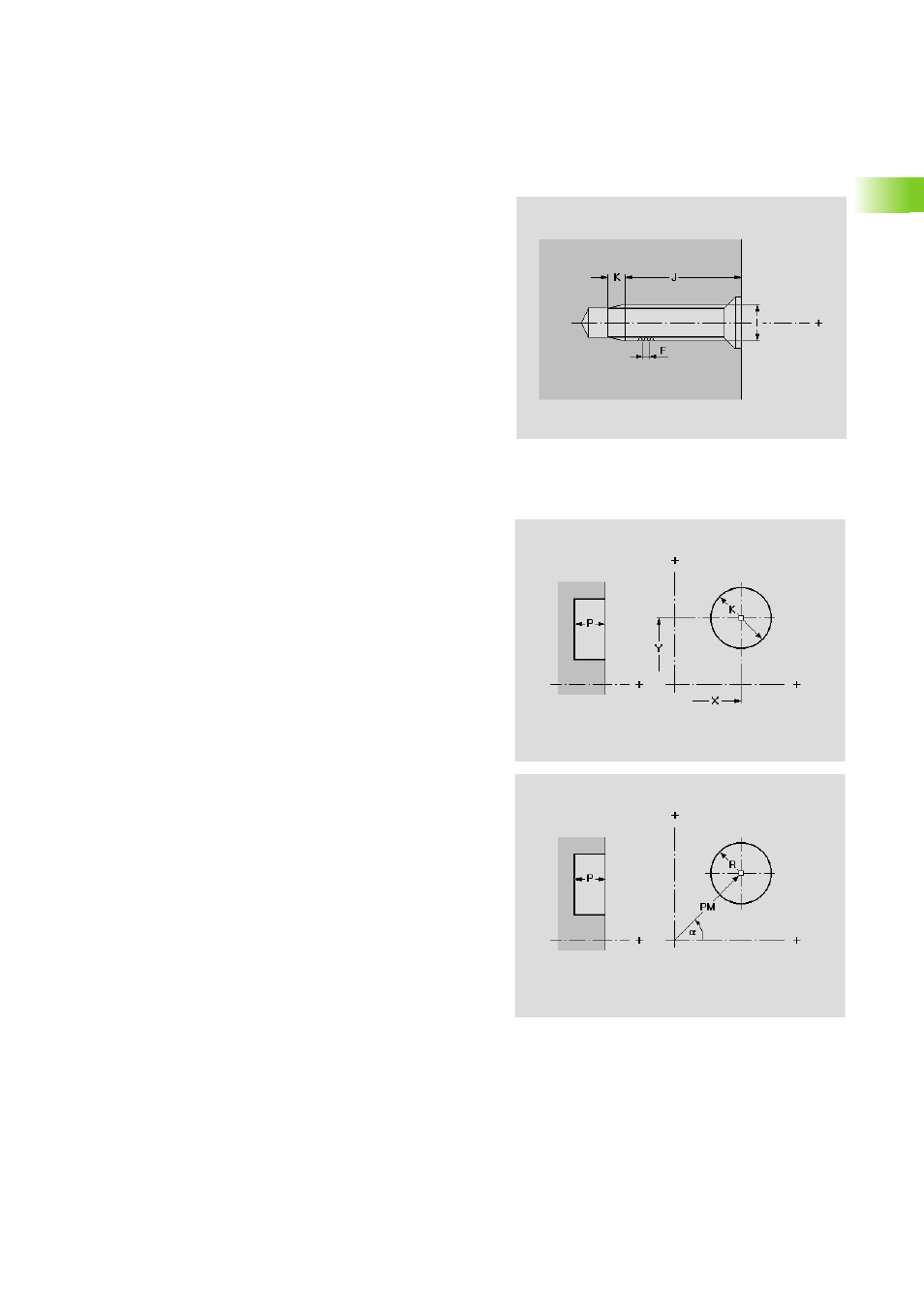

Maschiatura piano XY
Piano XY: cerchio (cerchio completo)
La funzione definisce un cerchio completo nel piano XY.
Parametri filettatura
I
Diametro nominale
J Profondità filetto
K Imbocco filetto (lunghezza di uscita)
F Passo filetto
Senso:
„ filettatura destrorsa
„ filettatura sinistrorsa
Parametri
X
Centro in coordinate cartesiane (quota radiale)
Y Centro in coordinate cartesiane
PM Centro in coordinate polari
a Centro in coordinate polari (riferimento angolo: asse X
positivo)
R Raggio del cerchio
K Diametro del cerchio
P Profondità della figura
