HEIDENHAIN CNC PILOT 4290 39
1
.6 DIN PLUS: pr
ofili piano YZ

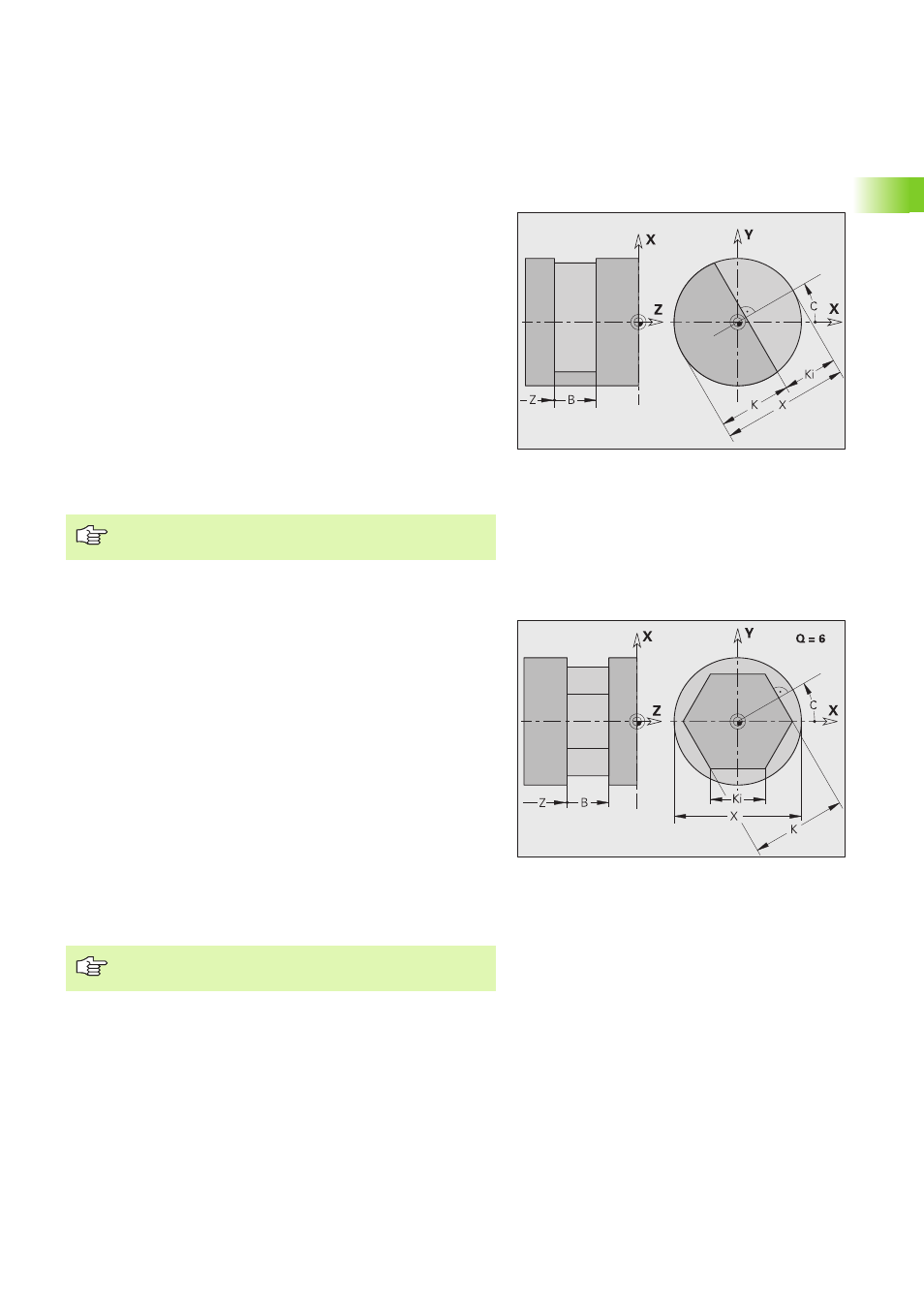

Superficie singola G386-Geo
G386 definisce una superficie nel piano YZ.
Superfici poligonali G487-Geo
G487 definisce una superficie poligonale nel piano YZ.
Parametri
Z
Spigolo di riferimento
K Spessore residuo
Ki Profondità
B Larghezza (riferimento: spigolo di riferimento Z)
„ B<0: superficie in direzione Z negativa
„ B>0: superficie in direzione Z positiva
X Diametro di riferimento
„ Nessun inserimento: "X" dall'identificativo di sezione
„ "X" da G381 sovrascrive "X" dall'identificativo di sezione
C Angolo di posizione della perpendicolare alla superficie
(default: "C" dall'identificativo di sezione)
Il diametro di riferimento X limita la superficie da
lavorare.
Parametri
Z
Spigolo di riferimento
K Diametro del cerchio interno (apertura)
Ki Lunghezza profondità
B Larghezza (riferimento: spigolo di riferimento Z)
„ B<0: superficie in direzione Z negativa
„ B>0: superficie in direzione Z positiva
X Diametro di riferimento
„ Nessun inserimento: "X" dall'identificativo di sezione
„ "X" da G381 sovrascrive "X" dall'identificativo di sezione
C Angolo di posizione della perpendicolare alla superficie
(default: "C" dall'identificativo di sezione)
Q Numero delle superfici (Q >= 2)
Il diametro di riferimento X limita la superficie da
lavorare.
