1.1 Principi fondamentali

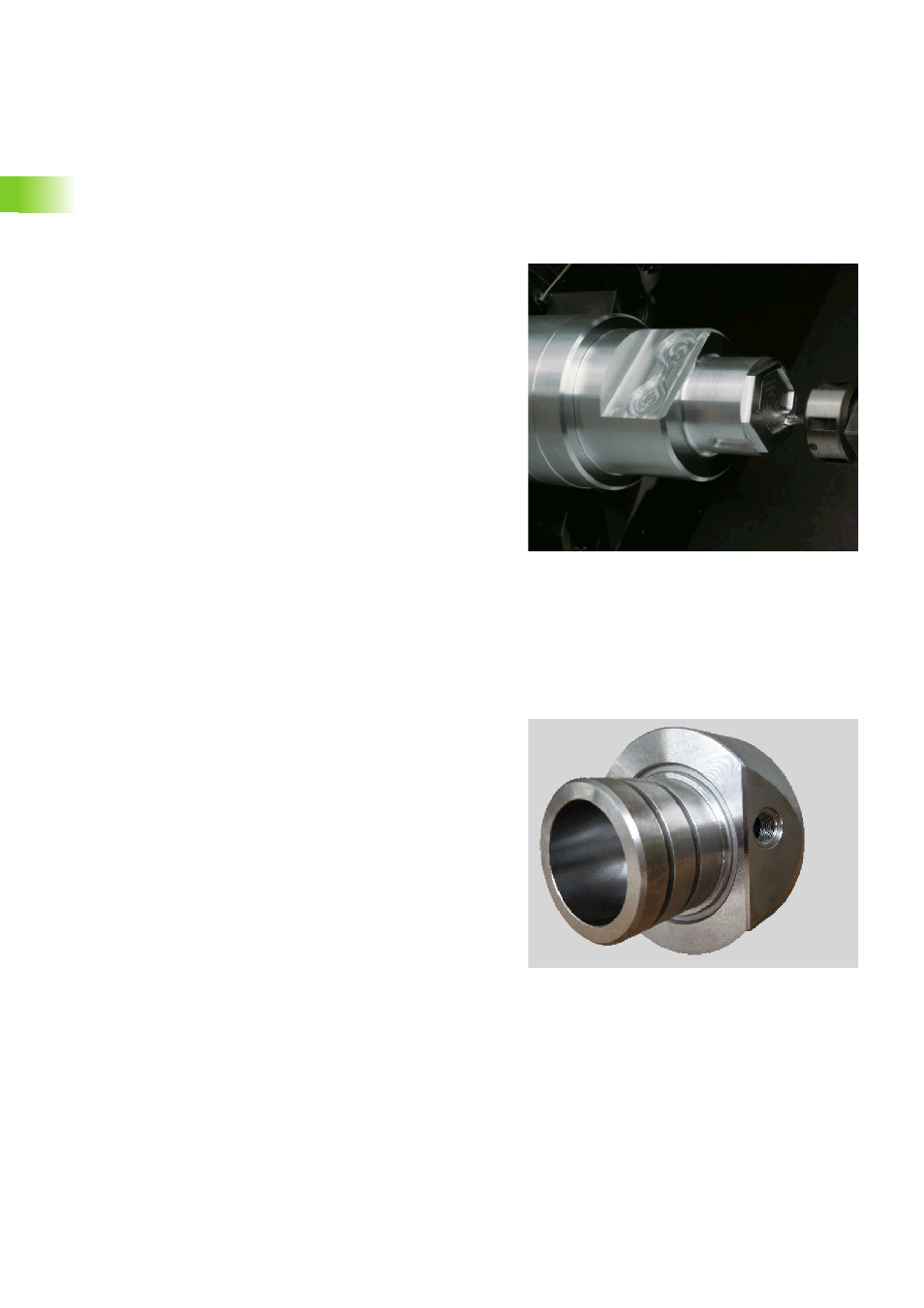

L'asse Y
Con l'asse Y si possono eseguire lavorazioni di foratura e fresatura
sulla superficie frontale e su quella posteriore come pure sulla
superficie cilindrica.
Nell'impiego dell'asse Y, due assi vengono interpolati linearmente o
circolarmente nel piano di lavoro prestabilito, mentre il terzo asse
viene interpolato linearmente. In questo modo si possono realizzare
per esempio scanalature o tasche con fondo piano e pareti della
scanalatura perpendicolari. Attraverso il valore prestabilito dell'angolo
mandrino si determina la posizione del profilo fresato sul pezzo.
Il CNC PILOT supporta la generazione di programmi NC con l'asse Y in:
„ DIN PLUS
„ TURN PLUS definizione del profilo
„ TURN PLUS generazione del piano di lavoro
La separazione della descrizione del profilo e della lavorazione si
applica anche a lavori di fresatura con l'asse Y. La riproduzione profilo
non viene eseguita nei lavori di fresatura.
I profili dell'asse Y vengono identificati con identificativi di sezione.
La simulazione grafica mostra la lavorazione di fresatura nelle
finestre di rotazione, frontale e superficie cilindrica già note e in
aggiunta nella "vista laterale (YZ)".
L'asse B
Piano di lavoro ruotato
L'asse B consente lavorazioni di foratura e fresatura su piani disposti
obliqui nello spazio. Per garantire una facile programmazione, il
sistema di coordinate viene ruotato in modo che la definizione delle
sagome di fori e dei profili di fresatura avvenga nel piano YZ. La
foratura oppure la fresatura avviene di nuovo nel piano ruotato.
La separazione della descrizione del profilo e della lavorazione si
applica anche alle lavorazioni su piani ruotati. La riproduzione profilo
non viene eseguita.
I profili su piani ruotati vengono identificati con l'identificativo di
sezione LATERAL_Y.
Il CNC PILOT supporta la generazione di programmi NC con l'asse B
in DIN PLUS.
La simulazione grafica mostra la lavorazione su piani ruotati nella
finestra di rotazione, e frontale già note e in aggiunta nella "vista
laterale (YZ)".
