Utensili per l'asse B
Un ulteriore vantaggio dell'asse B consiste nell'impiego flessibile degli
utensili nella tornitura. Attraverso l'orientamento dell'asse B e la
rotazione dell'utensile si possono raggiungere posizioni dell'utensile
che rendono possibili lavorazioni longitudinali e in piano oppure
lavorazioni radiali e assiali sul mandrino principale e sul
contromandrino con lo stesso utensile.
In questo modo si riduce il numero di utensili necessari e il numero di
cambi utensile.
Dati utensile: tutti gli utensili vengono descritti con le dimensioni X, Z
e Y e le correzioni nella banca dati utensili. Queste dimensioni sono
riferite all'angolo di rotazione B=0°.
Inoltre viene gestito l'angolo di posizione. Negli utensili non
motorizzati (utensili da tornio) questo parametro definisce la posizione
di lavoro dell'utensile.
L'angolo di orientamento dell'asse B non fa parte dei dati dell'utensile.
Questo angolo viene definito in occasione della chiamata oppure
dell'impiego dell'utensile.
Orientamento dell'utensile e indicazione della posizione: negli
utensili da tornio il calcolo della posizione della punta dell'utensile
avviene in base all'orientamento del tagliente. Durante l'orientamento
e/o la rotazione dell'asse B questo orientamento non viene calcolato
automaticamente.
Dopo un movimento manuale dell'asse B, il controllo identifica
l'indicazione di posizione come non valida.
„ Indicazione con cifre nere: l'indicazione di posizione è valida.
„ Indicazione con cifre grigie: l'indicazione di posizione non è valida.
Dopo un movimento dell'asse B, controllare se l'orientamento è
ancora valido, ed eventualmente assegnarlo di nuovo.

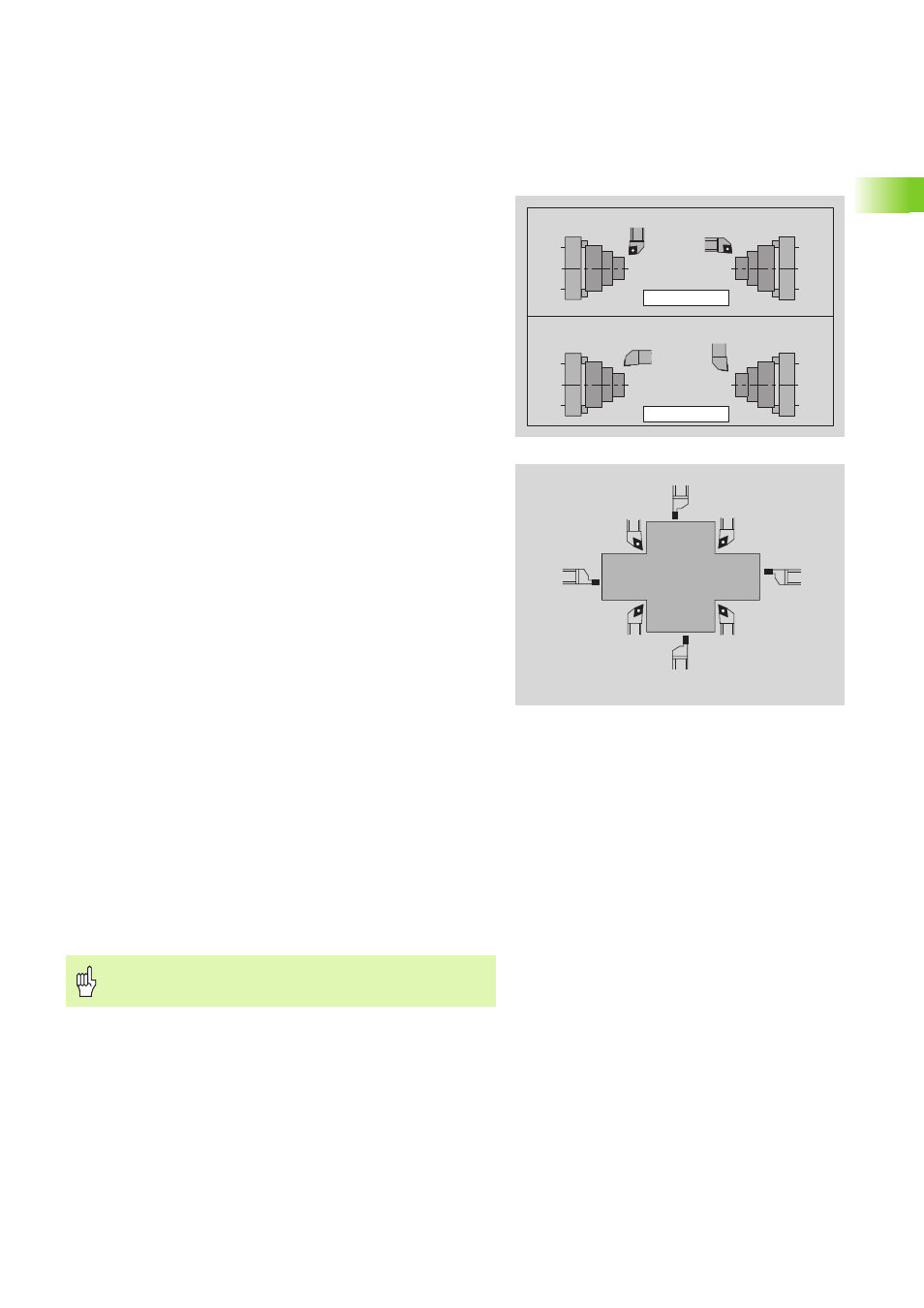

Nell'orientamento utensile, il controllo distingue i tipi di utensile per
sgrossatura, finitura e raccordare e anche utensili per troncare e
filettare (vedere figura).
„ Le posizioni utensile 1, 3, 5 o 7 sono valide per utensili per
sgrossatura, finitura e per raccordare. Gli utensili neutri vengono
riconosciuti in base all'angolo di registrazione.
„ Le posizioni utensile 2, 4, 6 o 8 sono valide per utensili troncatori e
per filettare. Nei dati utensile viene definito se si tratta di un utensile
"destro" o "sinistro".
Display di macchina: il campo T del display di macchina indica il
posto di magazzino dell'utensile. I valori di correzione visualizzati in
questo campo tengono conto dell'angolo di orientamento corrente
dell'asse B.
B0 B90
G714 B.. C180
B90 B180
G714 B.. C0
O=
1 3
7 5
2
4
6
8
Dopo l'orientamento o la rotazione dell'asse B i valori
dell'indicazione di posizione non sono validi.
