Dati di riferimento superficie cilindrica Y
Definire in "Dati di riferimento" la posizione del piano.
Piano YZ: punto di partenza profilo

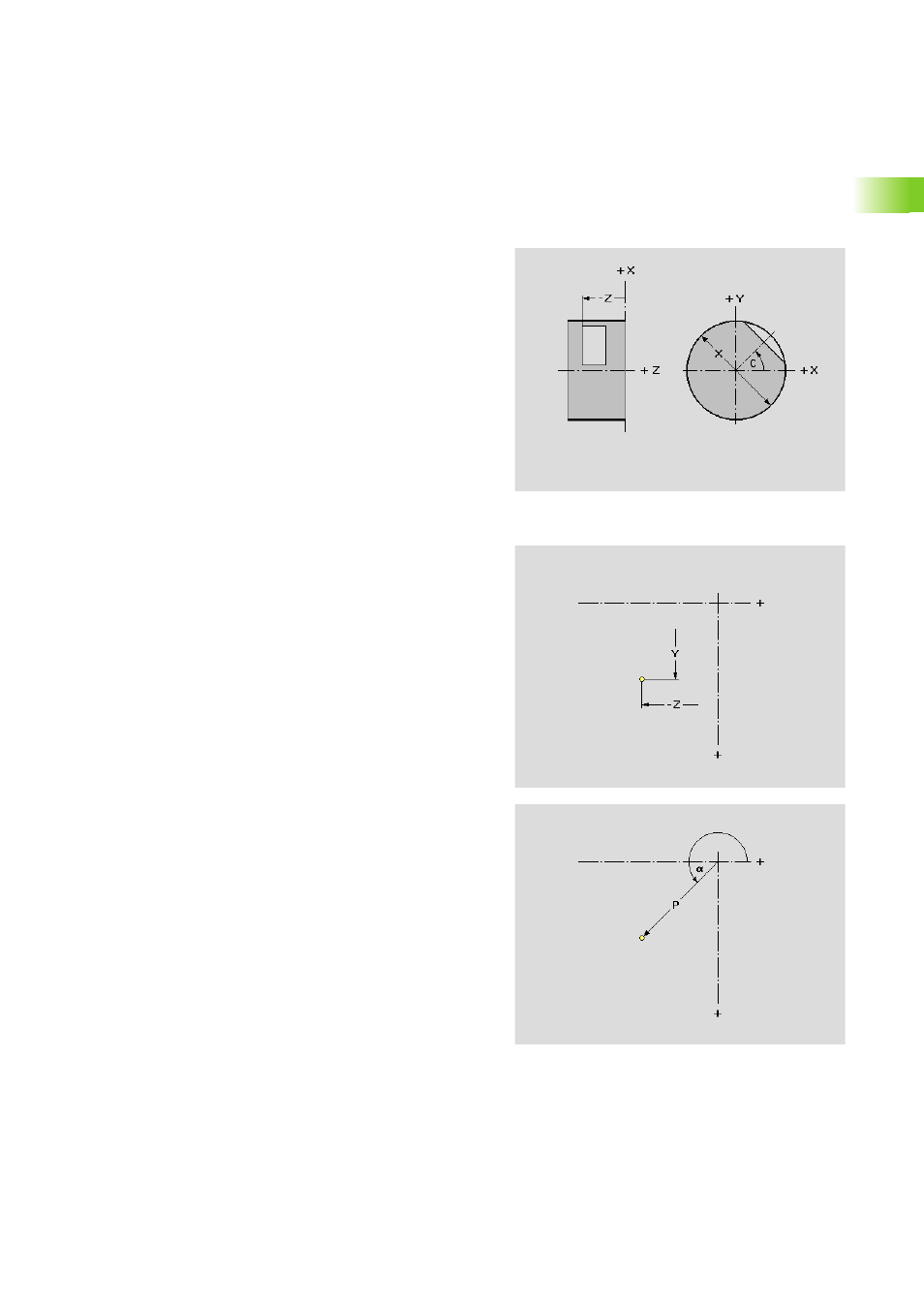

La funzione definisce il punto di partenza nel piano YZ.
Parametri
C
Angolo mandrino (posizione mandrino); (default: 0)
Z Quota di limitazione – Posizione di riferimento per superfici
singole e poligonali
X Diametro di riferimento
„ Posizione di riferimento per figure/profili
„ Serve per la limitazione di taglio, se la figura sporge oltre il
pezzo
Parametri
Y
Punto iniziale del profilo in coordinate cartesiane
Z Punto iniziale del profilo in coordinate cartesiane
P Punto iniziale del profilo in coordinate polari
a Punto iniziale del profilo in coordinate polari (riferimento: asse
Z positivo)
