DIN PLUS (asse Y): cicli di fr
esat
ur
a
Incisione piano YZ G804
G804 incide stringhe di caratteri in disposizione lineare sul piano YZ. Il
testo da incidere viene immesso come stringa di caratteri nel campo
"ID".
Le dieresi e i caratteri speciali che non possono essere immessi
nell'editor DIN vengono definiti carattere per carattere in "NS". Se in
"ID" è definito un testo e in "NS" un carattere, viene inciso prima il testo
e poi il carattere.
G804 incide dalla posizione di partenza, oppure dalla posizione
corrente se non è indicata una posizione di partenza.
Esempio: se si incide una stringa di caratteri con più chiamate,
impostare la posizione di partenza alla prima chiamata. Programmare
le chiamate successive senza posizione di partenza.
Tabella dei caratteri: vedere il manuale utente
Parametri
ID
Testo. Testo da incidere
NS Numero di carattere. Codice ASCII del carattere da incidere
Z Punto di partenza
Y Punto di partenza
X Fondo di fresatura (quota diametrale) Posizione X a cui si deve
accostare per la fresatura.
I Diametro di ritorno. Posizione X a cui si deve ritornare per il
posizionamento.
H Altezza caratteri. Altezza dei caratteri in [mm]
W Angolo di posizione della stringa di caratteri. Esempi:
„ 0°: da –Y a +Y

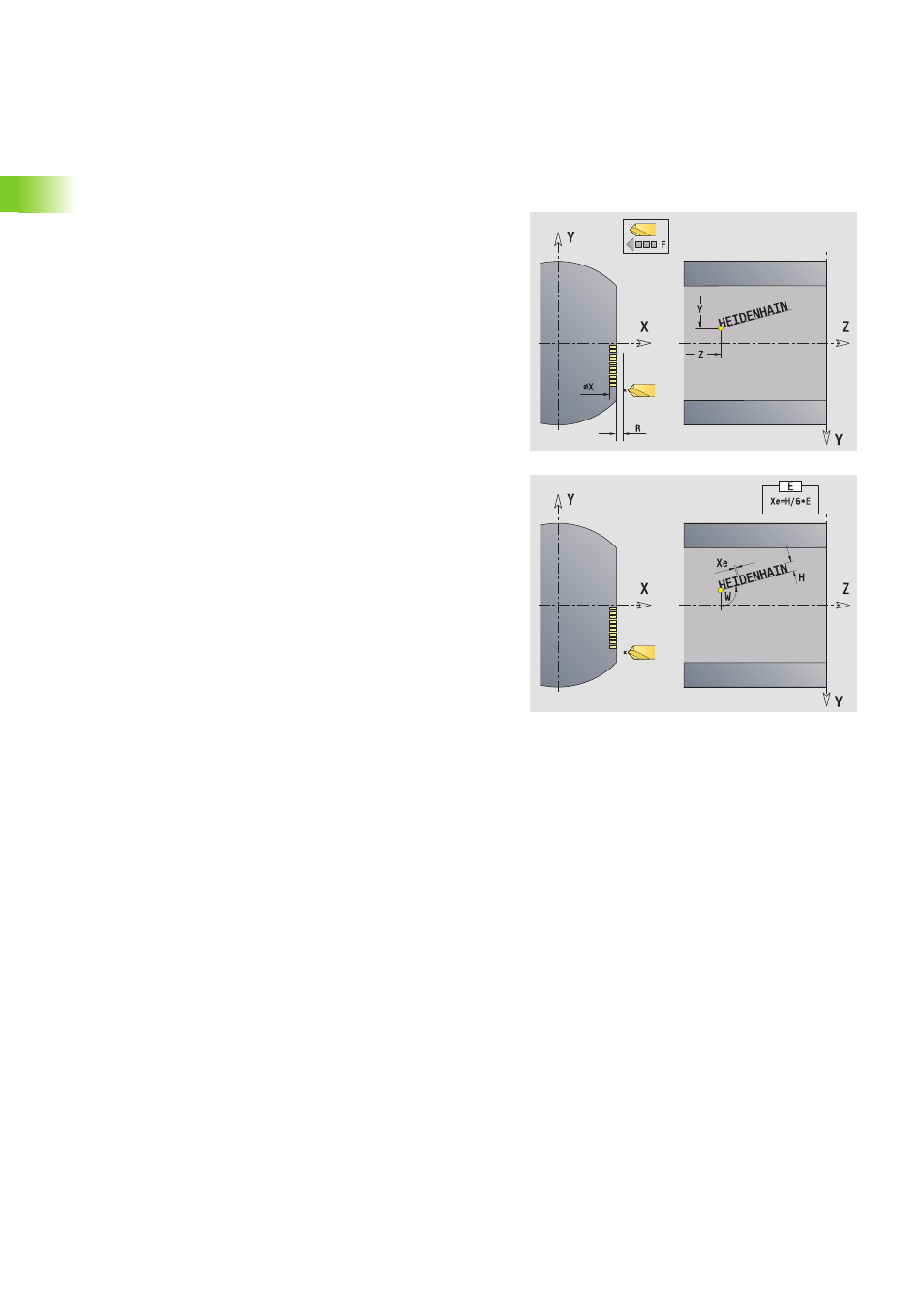

„ 90°: da –Z a +Z (vedere figura)
E Fattore di distanza. La distanza tra i caratteri viene calcolata
mediante la formula seguente: H / 6 * E
F A partire dalla versione software 625 952-05
Fattore avanzamento per accostamento (avanzamento =
avanzamento corrente * F)
