100
1
.16 TURN PLUS: pr
ofili piano YZ

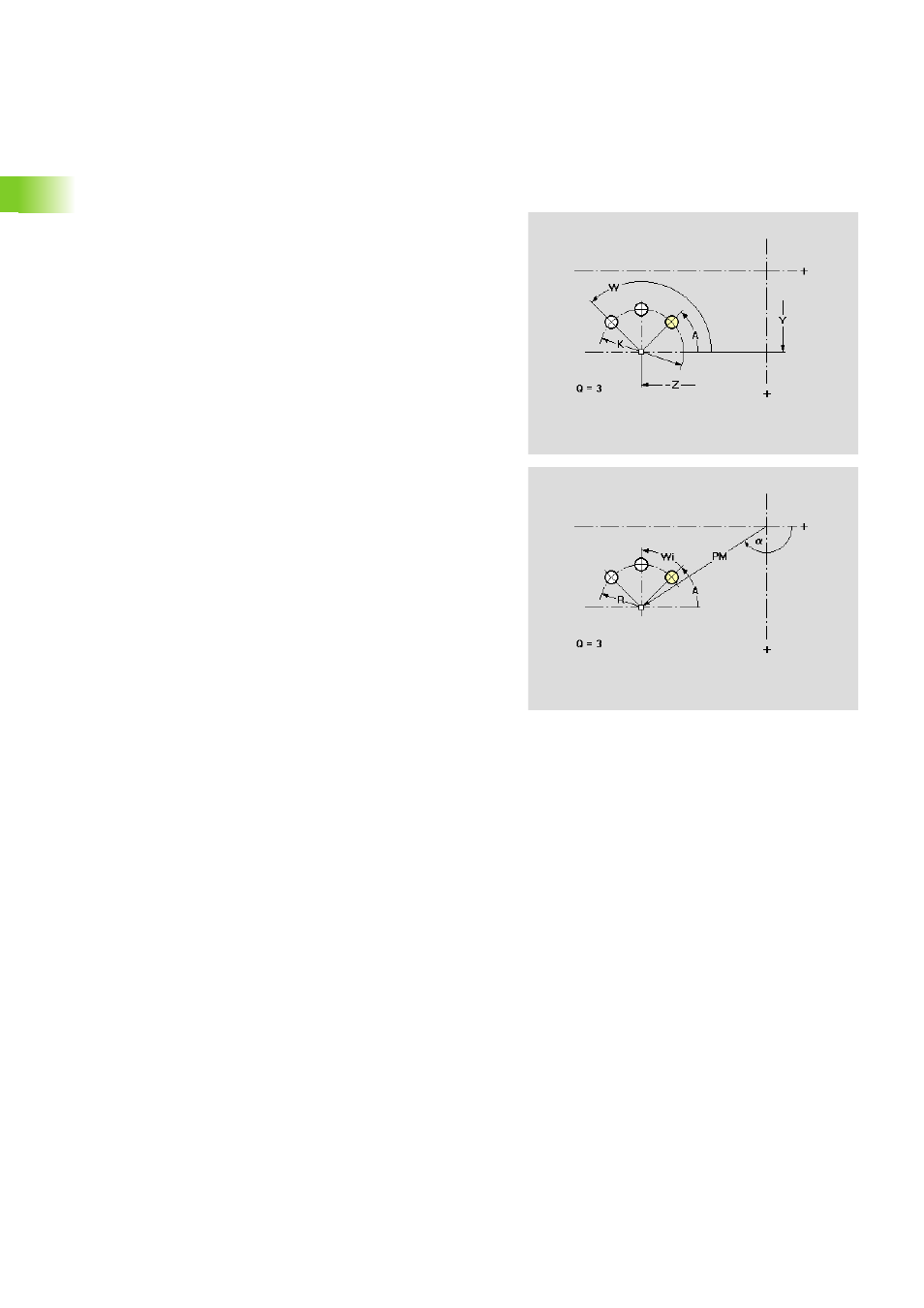

Piano YZ: sagoma di fori circolare
La funzione definisce una sagoma di fori circolare nel piano YZ.
Casi speciali di angolo iniziale e finale (A, W):
„ Senza A e W: ripartizione cerchio completo, iniziando con 0°
„ Senza W: ripartizione su cerchio completo
Parametri
Y
Centro sagoma in coordinate cartesiane
Z Centro sagoma in coordinate cartesiane
a Centro sagoma in coordinate polari (riferimento angolo: asse
Z positivo)
PM Centro sagoma in coordinate polari
Q Numero di fori/figure
Orientamento:
„ in senso orario
„ in senso antiorario
R Raggio della sagoma
K Diametro della sagoma
A Angolo iniziale, posizione del primo foro (riferimento: asse Z)
W Angolo finale, posizione dell'ultimo foro (riferimento: asse Z)
Wi Angolo tra due fori (il segno è irrilevante)
Descrizione del foro (vedere "Piano XY: foro singolo" a
pagina 77)
