.16 TURN PLUS: pr
ofili piano YZ
Piano YZ: scanalatura circolare

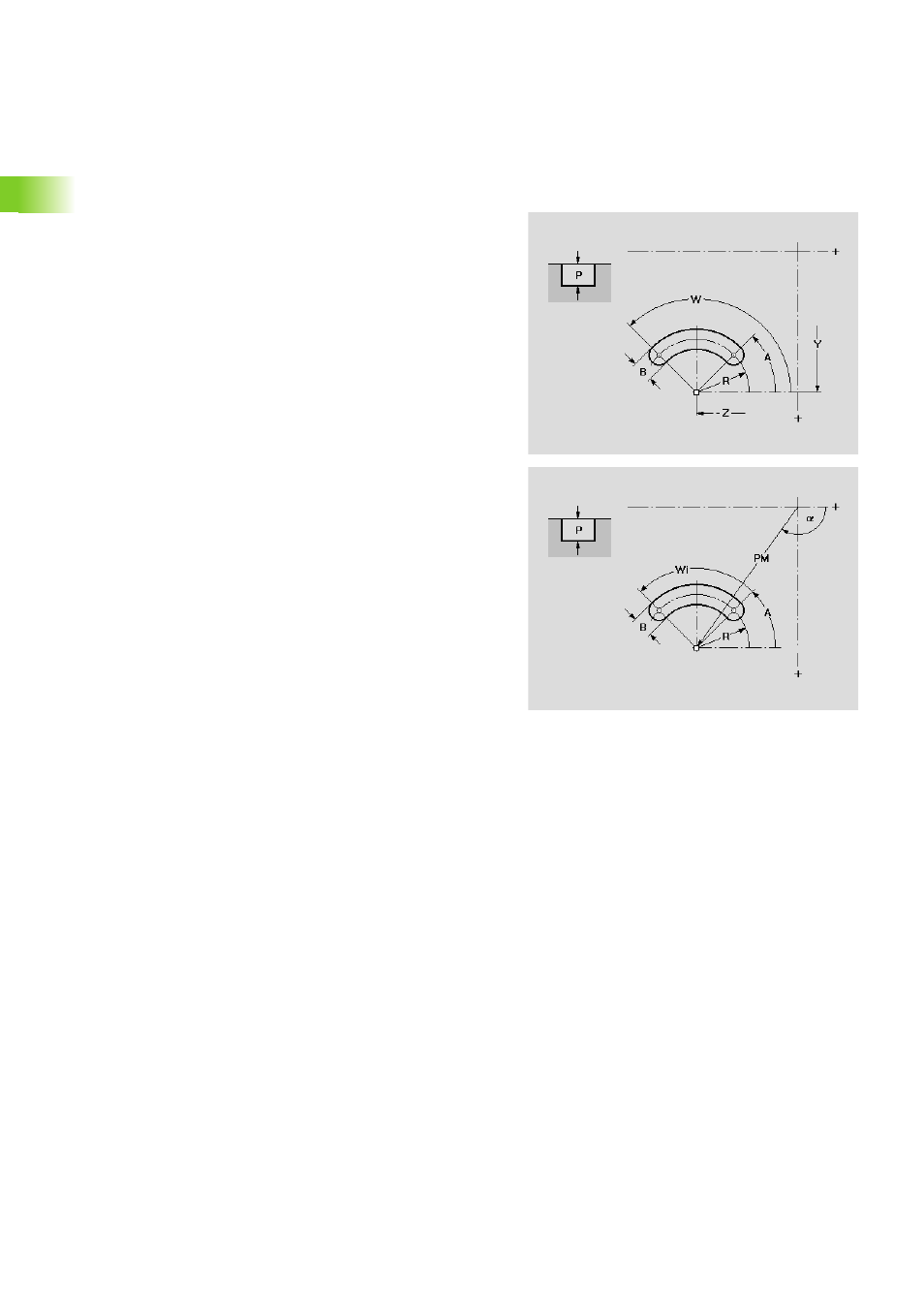

La funzione definisce una scanalatura circolare nel piano YZ.
Parametri
Y
Centro della curva in coordinate cartesiane
Z Centro della curva in coordinate cartesiane
PM Centro della curva in coordinate polari
a Centro della curva in coordinate polari (riferimento angolo:
asse Z positivo)
A Angolo di partenza della scanalatura (riferimento: asse Z)
W Angolo finale della scanalatura (riferimento: asse Z)
R Raggio della curva (riferimento: traiettoria del centro della
scanalatura)
B Larghezza della scanalatura
P Profondità della figura
