26
1
.5 DIN PLUS: pr
ofili piano XY

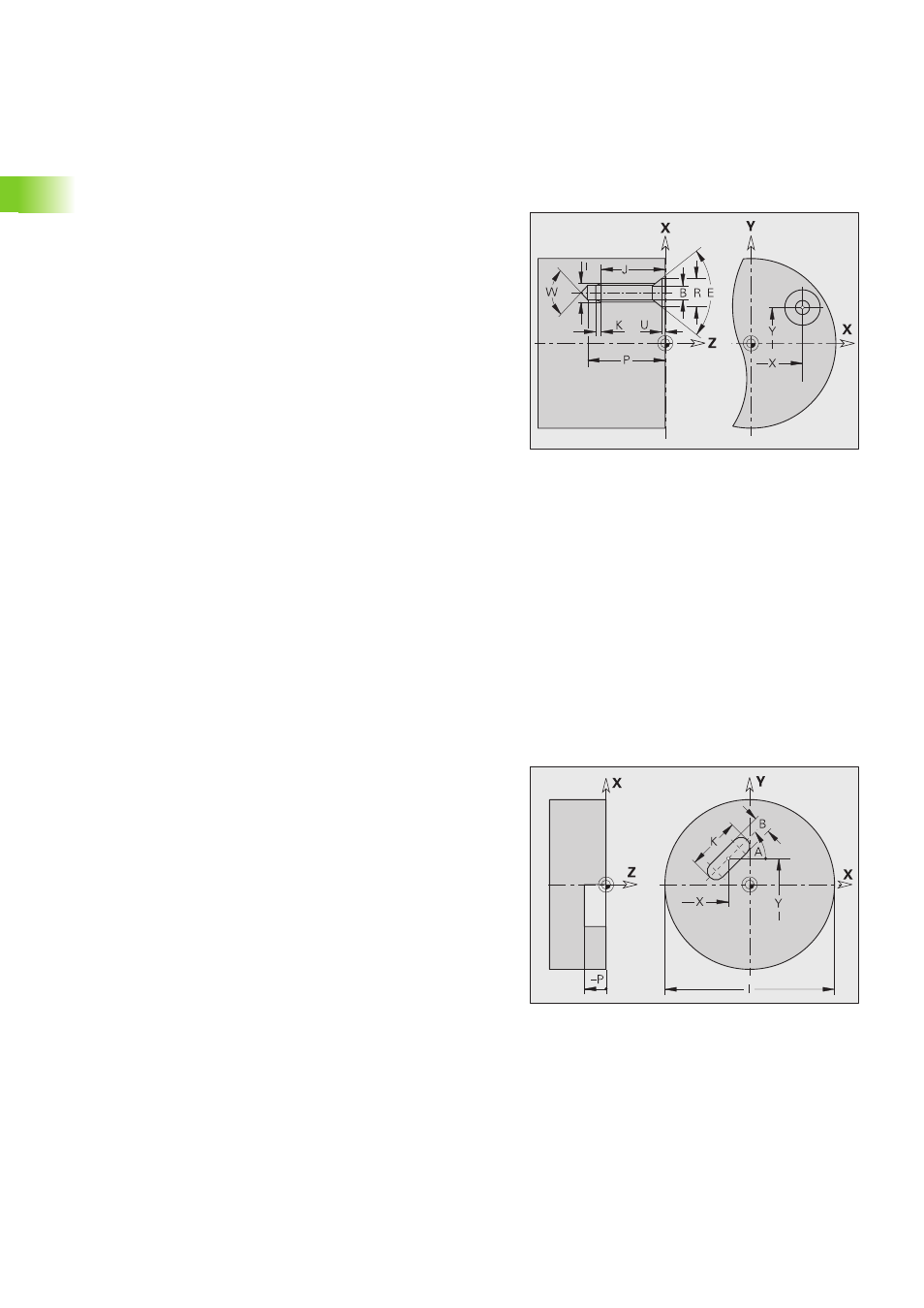

Foro G370-Geo
G370 definisce un foro con svasatura e filettatura nel piano XY.
Scanalatura lineare G371-Geo
G371 definisce una scanalatura lineare nel piano XY.
Parametri
X
Centro foro (quota radiale)
Y Centro foro
B Diametro foro
P Profondità di foratura (senza punta)
W Angolo della punta (default: 180°)
R Diametro di svasatura
U Profondità di svasatura
E Angolo di svasatura
I Diametro filetto
J Profondità filetto
K Imbocco filetto (lunghezza di uscita)
F Passo filetto
V Filettatura sinistrorsa o destrorsa (default: 0)
„ V=0: filettatura destrorsa
„ V=1: filettatura sinistrorsa
A Angolo rispetto all'asse Z. Inclinazione del foro
„ Superficie frontale (intervallo: –90° < A < 90°) – default: 0°
„ Superficie posteriore (intervallo: 90° < A < 270°) – default:
180°
O Diametro di centratura
Parametri
X
Centro della scanalatura (quota radiale)
Y Centro della scanalatura
K Lunghezza della scanalatura
B Larghezza della scanalatura
A Angolo asse longitudinale della scanalatura (riferimento: asse
X positivo) – default: 0°
P Profondità/Altezza (default: "P" da G308)
„ P<0: tasca
„ P>0: isola
I Diametro della superficie (per la limitazione di taglio)
„ Nessun inserimento: "X" dall'identificativo di sezione
„ "I" sovrascrive "X" dall'identificativo di sezione
