38
1
.6 DIN PLUS: pr
ofili piano YZ

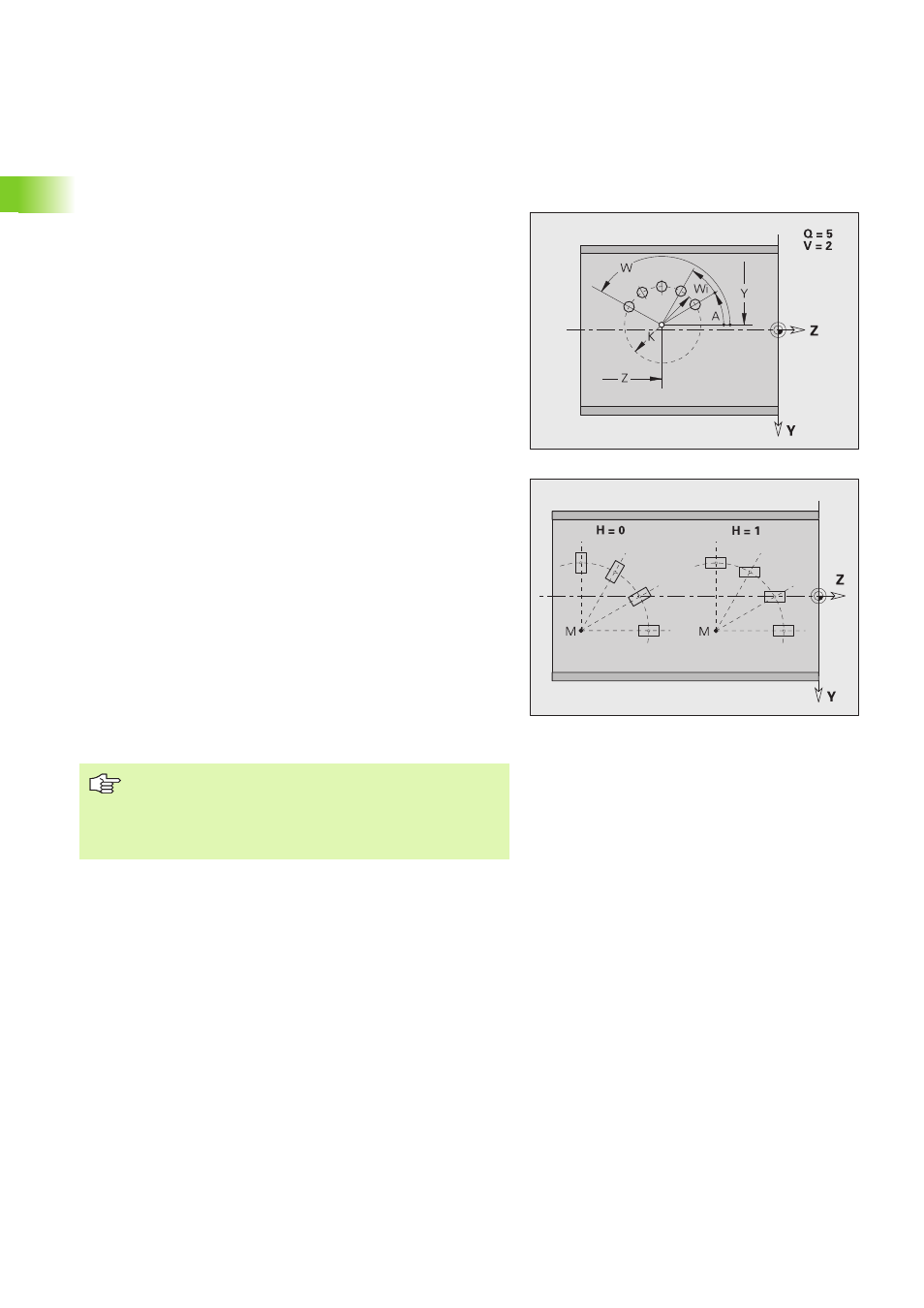

Sagoma circolare piano YZ G482-Geo
G482 definisce una sagoma circolare nel piano YZ. G482 agisce sulla
figura definita nel blocco successivo (G380..385, G387).
Parametri
Q
Numero di figure
K Diametro sagoma
A Angolo iniziale – Posizione della prima figura; riferimento: asse
Z (default: 0°)
W Angolo finale – Posizione dell'ultima figura; riferimento:
asse Z (default: 360°)
Wi Angolo tra due figure
V Direzione – Orientamento (default: 0)
„ V=0, senza W: ripartizione su cerchio completo
„ V=0, con W: ripartizione su arco di cerchio più lungo
„ V=0, con Wi: il segno di Wi determina la direzione (Wi<0: in
senso orario)
„ V=1, con W: in senso orario
„ V=1, con Wi: in senso orario (il segno di Wi è irrilevante)
„ V=2, con W: in senso antiorario
„ V=2, con Wi: in senso antiorario (il segno di Wi è irrilevante)
Y Centro sagoma
Z Centro sagoma
H Posizione delle figure (default: 0)
„ H=0: posizione normale, le figure vengono ruotate intorno
al centro del cerchio (rotazione)
„ H=1: posizione originale, la posizione delle figure rimane
immutata rispetto al sistema di coordinate (traslazione)
„ Programmare il foro/la figura nel blocco successivo
senza centro. Eccezione: scanalatura circolare.
„ Il ciclo di fresatura (sezione MACHINING) richiama il
foro/la figura nel blocco successivo, non la definizione
della sagoma.
