HEIDENHAIN CNC PILOT 4290 69
1
.12 Simulazione

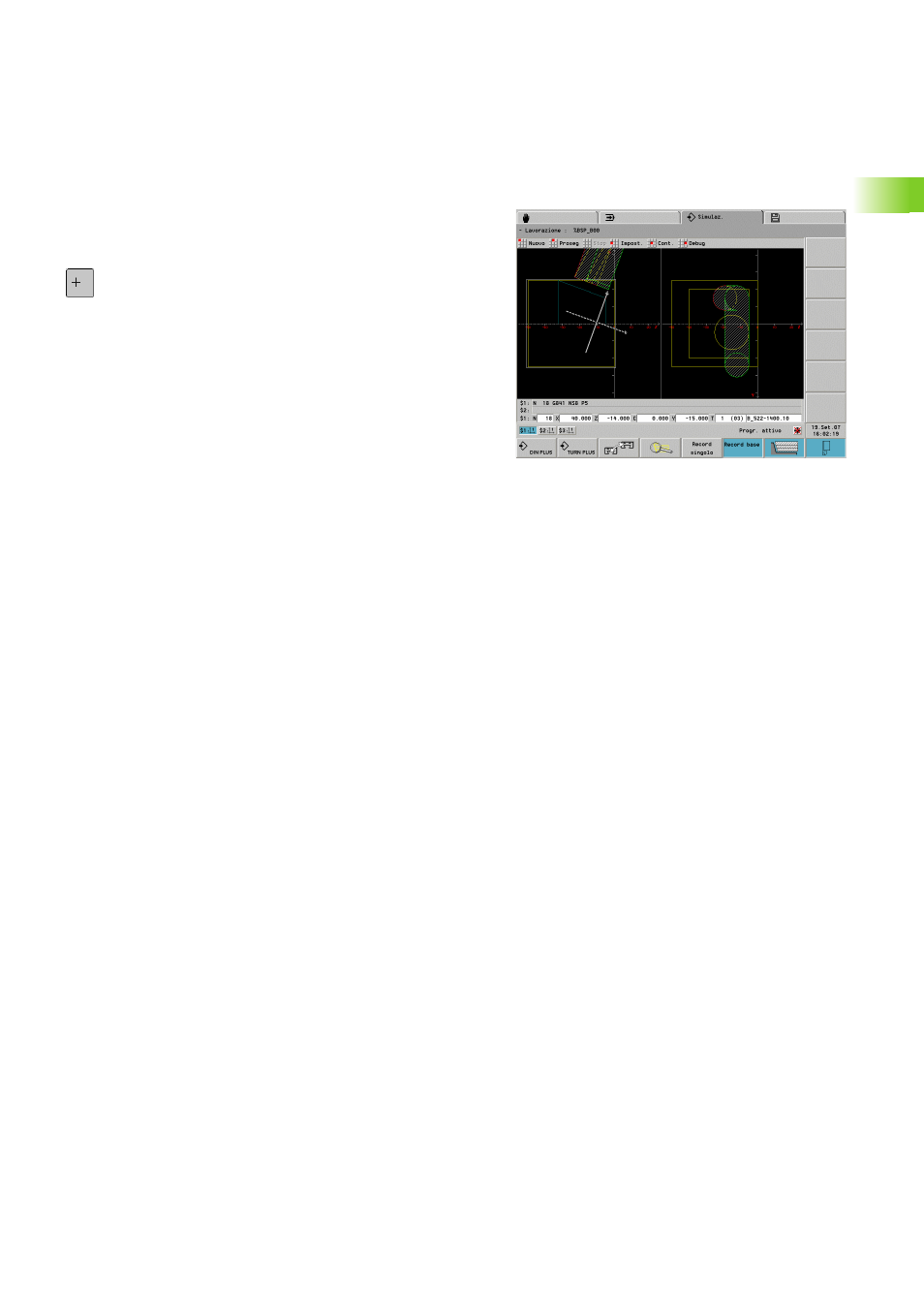

Visualizzazione del sistema di coordinate
La simulazione visualizza su richiesta nella "finestra Z/X" il sistema di
coordinate spostato/ruotato. Premessa: la simulazione si trova nel
modo Stop.
U Premere il "tasto Proseg.". La simulazione visualizza il
sistema di coordinate corrente.
Con la simulazione della successiva istruzione o premendo di nuovo il
"tasto Proseg." il sistema di coordinate scompare di nuovo.
Visualizzazione di posizione con asse B e Y
I seguenti campi della visualizzazione sono "fissi":
„ N: numero del blocco NC sorgente
„ X, Z, C: valori di posizione (valori reali)
Gli altri campi vengono impostati con "PgUp/PgDown" oppure con il
menu ("Impostazione > Riga di stato"):
„ Impostazione standard (valori della slitta selezionata):
„ Y: valore di posizione (valore reale)
„ T: dati utensile con posto torretta, posto di magazzino (in "(..)") e
numero identificativo
„ Impostazione "Dati tecnologici":
„ Velocità
„ Avanzamento
„ Senso di rotazione mandrino
„ Impostazione "Asse B":
„ B: angolo di orientamento asse B
„ G16/B: angolo del piano ruotato
