.6 DIN PLUS: pr
ofili piano YZ

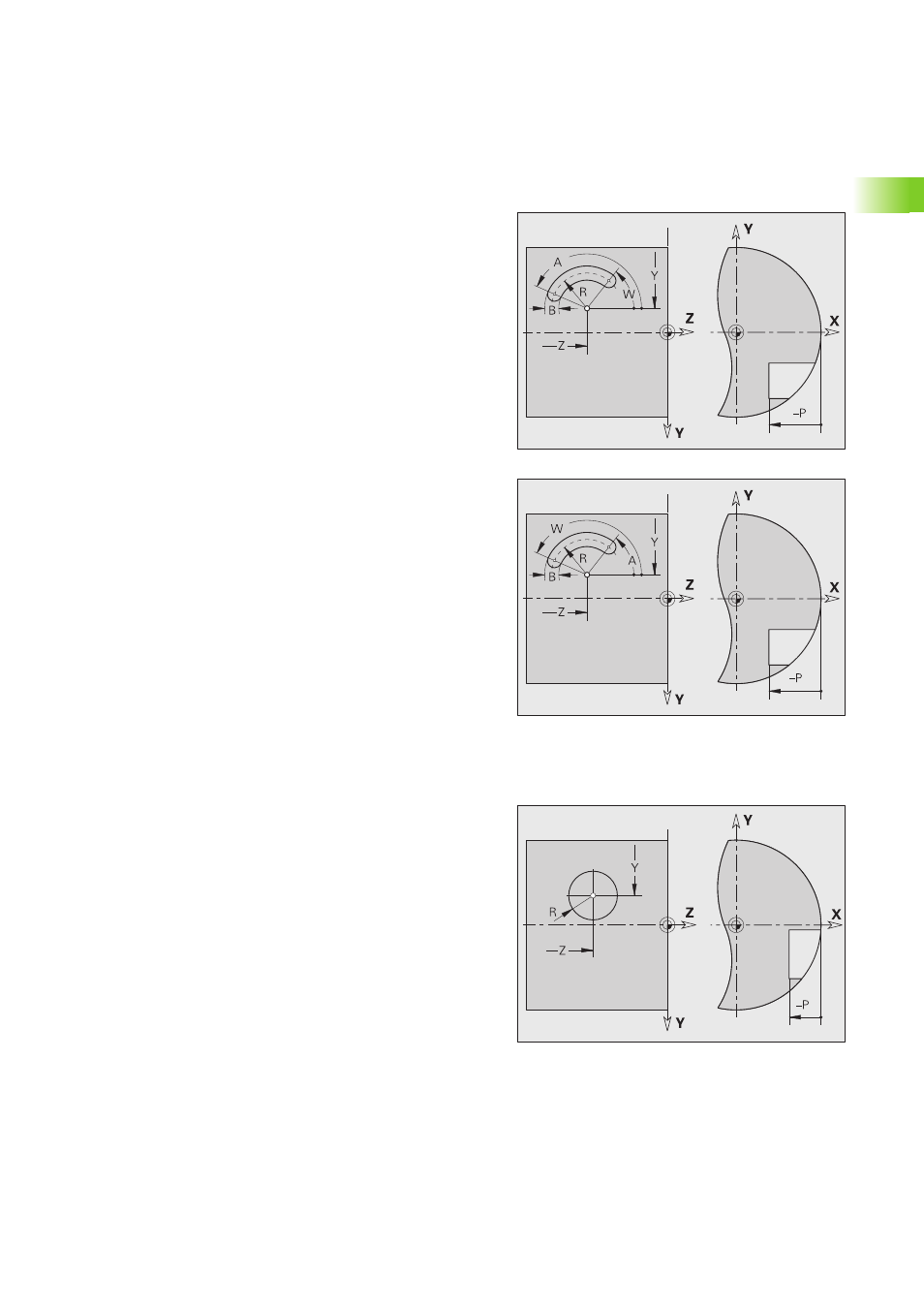

Scanalatura circolare G382/G383-Geo
G382/G383 definisce una scanalatura circolare nel piano YZ.
„ G382: scanalatura circolare in senso orario
„ G383: scanalatura circolare in senso antiorario
Cerchio completo G384-Geo
G384 definisce un cerchio completo nel piano YZ.
Parametri
Y
Centro della curva della scanalatura
Z Centro della curva della scanalatura
X Diametro di riferimento
„ Nessun inserimento: "X" dall'identificativo di sezione
„ "X" da G381 sovrascrive "X" dall'identificativo di sezione
R Raggio; riferimento: traiettoria del centro della scanalatura
A Angolo iniziale; riferimento: asse X (default: 0°)
W Angolo finale; riferimento: asse X (default: 0°)
B Larghezza della scanalatura
P Profondità della tasca (default: "P" da G308)
Parametri
Y
Centro del cerchio
Z Centro del cerchio
X Diametro di riferimento
„ Nessun inserimento: "X" dall'identificativo di sezione
„ "X" da G381 sovrascrive "X" dall'identificativo di sezione
R Raggio del cerchio
P Profondità della tasca (default: "P" da G308)
