DIN PLUS (asse Y): cicli di fr
esat
ur
a
Fresatura poligonale sgrossatura G843
G843 sgrossa superfici poligonali definite con G477-Geo (piano XY) o
con G487-Geo (piano YZ). Il ciclo fresa dall'esterno verso l'interno.
L'accostamento avviene all'esterno del materiale.
Parametri
NS
Numero di blocco – Riferimento alla descrizione del profilo
P Profondità di fresatura (massima) (accostamento nel piano di
fresatura)
I Sovrametallo in direzione X
K Sovrametallo in direzione Z
U Fattore di sovrapposizione (minimo). Definisce la
sovrapposizione delle traiettorie di fresatura (default: 0,5).
Sovrapposizione = U*diametro fresa
V Fattore di superamento. Definisce l'ammontare per cui la
fresa deve superare il raggio esterno (default: 0,5).
Superamento = V*diametro fresa
F Avanzamento per accostamento in profondità (default:
avanzamento attivo)
J Piano di ritorno (default: ritorno alla posizione di partenza)
„ Piano XY: posizione di ritorno in direzione Z
„ Piano YZ: posizione di ritorno in direzione X (quota
diametrale)
Si tiene conto dei sovrametalli:
„ G57: sovrametallo in direzione X, Z
„ G58: sovrametallo equidistante nel piano di fresatura

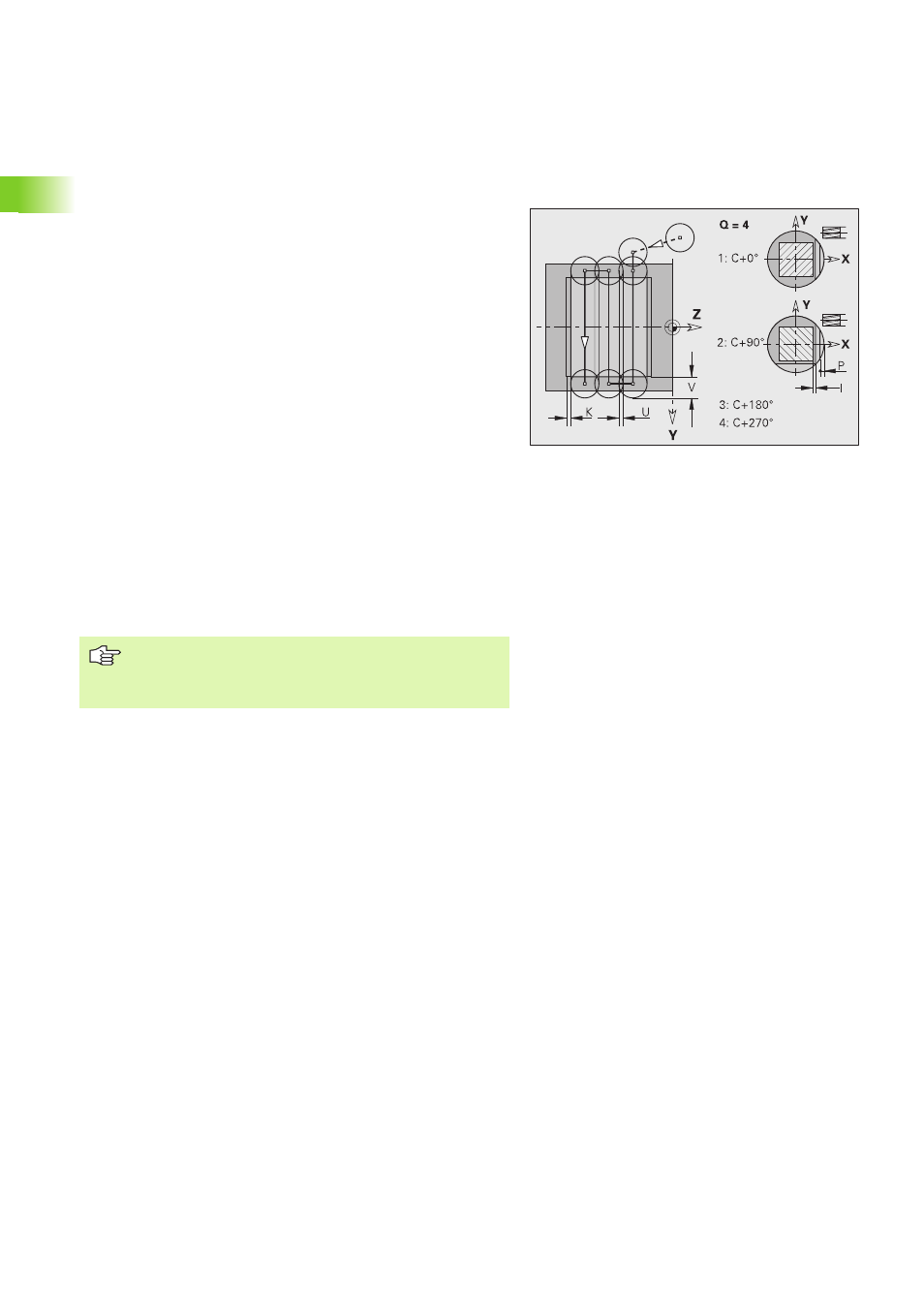

Esecuzione del ciclo
1 La posizione di partenza (X, Y, Z, C) è la posizione prima del ciclo
2 Calcolo della configurazione di taglio (accostamento in piano,
accostamento in profondità) e delle posizioni del mandrino
3 Rotazione del mandrino sulla prima posizione, la fresa si avvicina
a distanza di sicurezza e si accosta per la prima profondità di
fresatura
4 Fresatura in un piano
5 Sollevamento a distanza di sicurezza, avvicinamento e
accostamento per la successiva profondità di fresatura
6 Ripetizione di 4...5, fino a quando la superficie completa è fresata
7 L'utensile ritorna secondo il "piano di ritorno J"; il mandrino ritorna
sulla posizione successiva, la fresa si avvicina a distanza di
sicurezza e si accosta per la prima profondità di fresatura
8 Ripetizione di 4...7, fino a quando tutte le superfici poligonali sono
fresate
9 Ritorno secondo il "piano di ritorno J"
