.16 TURN PLUS: pr
ofili piano YZ

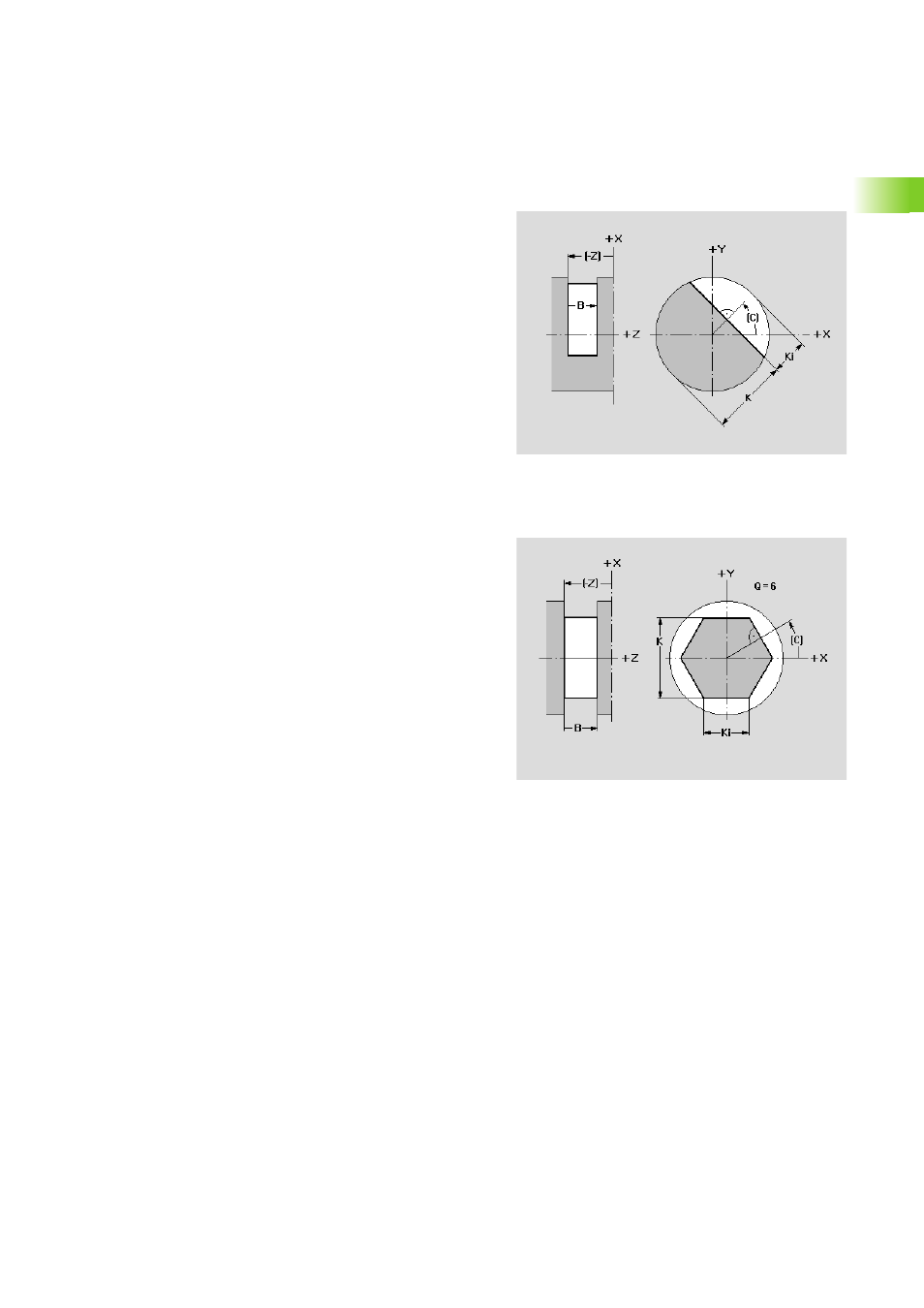

Piano YZ: superficie singola
La funzione definisce una superficie singola nel piano YZ.
Piano YZ: superfici poligonali
La funzione definisce una superficie poligonale nel piano YZ.
Parametri
Ki
Profondità (materiale da fresare)
K Spessore residuo (materiale rimanente)
B Larghezza (riferimento: spigolo di riferimento Z)
„ B<0: superficie in direzione Z negativa
„ B>0: superficie in direzione Z positiva
Parametri
Q
Numero di superfici (Q >= 2)
K Apertura (diametro cerchio interno)
Ki Lunghezza lato
B Larghezza (riferimento: spigolo di riferimento Z)
„ B<0: superficie in direzione Z negativa
„ B>0: superficie in direzione Z positiva
