110
1
.1
7
Pr
ogr
a
mmi esemplificativi
Lavorare con l'asse B
Il seguente programma NC fresa prima una "superficie" (piano
orientato) e poi una tasca sul piano orientato. Successivamente
vengono eseguiti dei fori all'interno della tasca.
In questo esempio il piano orientato viene fresato con istruzioni
singole. Tuttavia questa superficie singola è programmata nella
definizione del profilo. Quindi le figure e i fori possono essere definiti
in riferimento al piano orientato. Un ulteriore vantaggio è che la
superficie viene rappresentata nella simulazione.

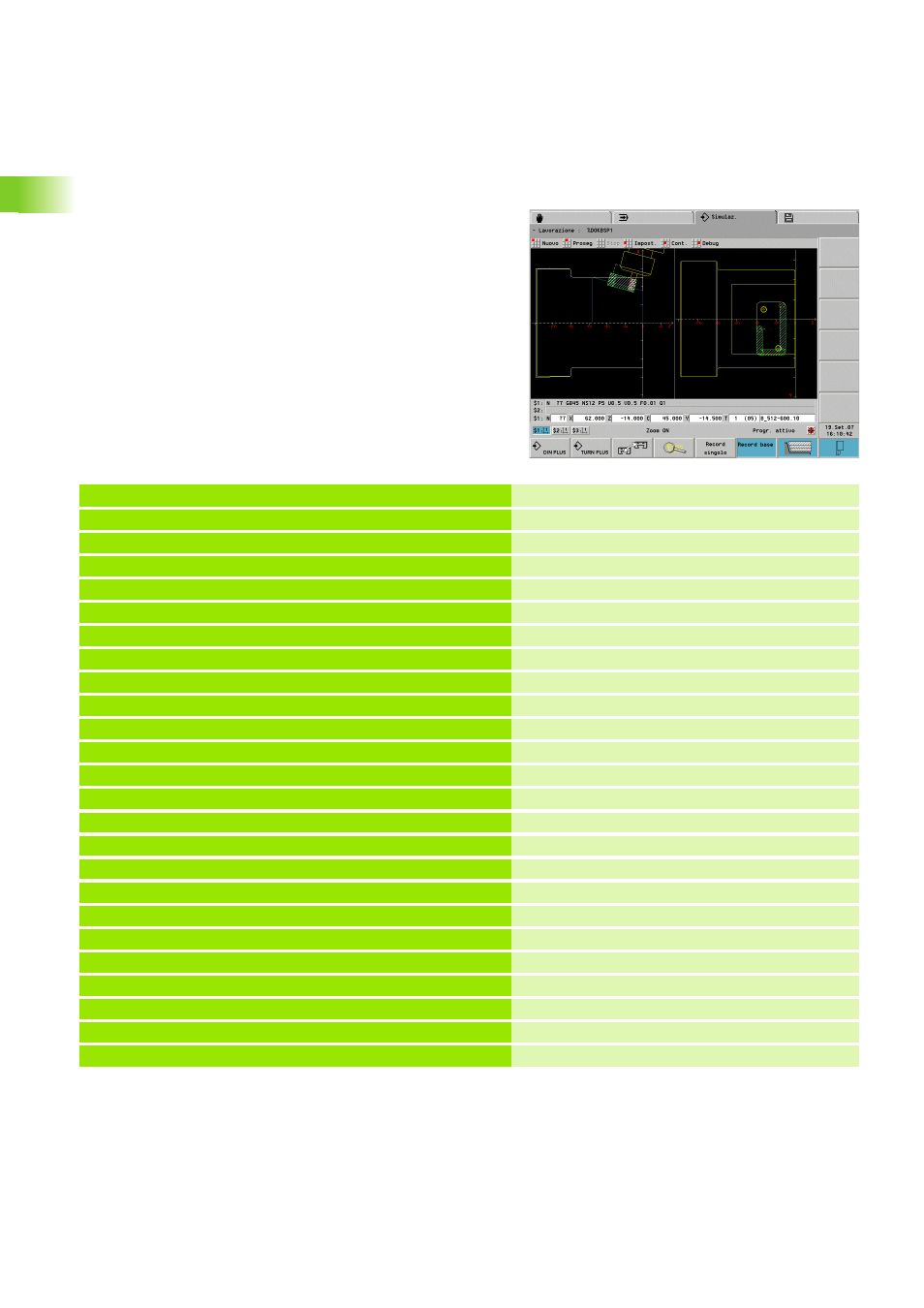

Esempio: "Asse B [DOKBSP1.NC]"
HEADER [ INTESTAZIONE PROGRAMMA ]
#DATE 01.03.07 [ DATA ]
#MATERIAL ST 60-2 [ MATERIALE ]
#SLIDE $1 [ SLITTA ]
#SYNCRO 0
MAGAZZINO A TAMBURO
ID"B_112-80-0.8"
ID"B_512-600.10"
ID"B_322-1000.10"
ID"B_332-0500.10"
ID"372-600.10"
ID"B_522-6000.1"
BLANK [ PEZZO GREZZO ]
N 1 G20 X120 Z120 K1
FINISHED [ PEZZO FINITO ]
N 2 G0 X0 Z-118
N 3 G1 Z0
N 4 G1 X100 B-1
N 5 G1 Z-80 B2
N 6 G1 X118 B-1
N 7 G1 Z-118 B-1
N 8 G1 X0
