90
1
.16 TURN PLUS: pr
ofili piano YZ

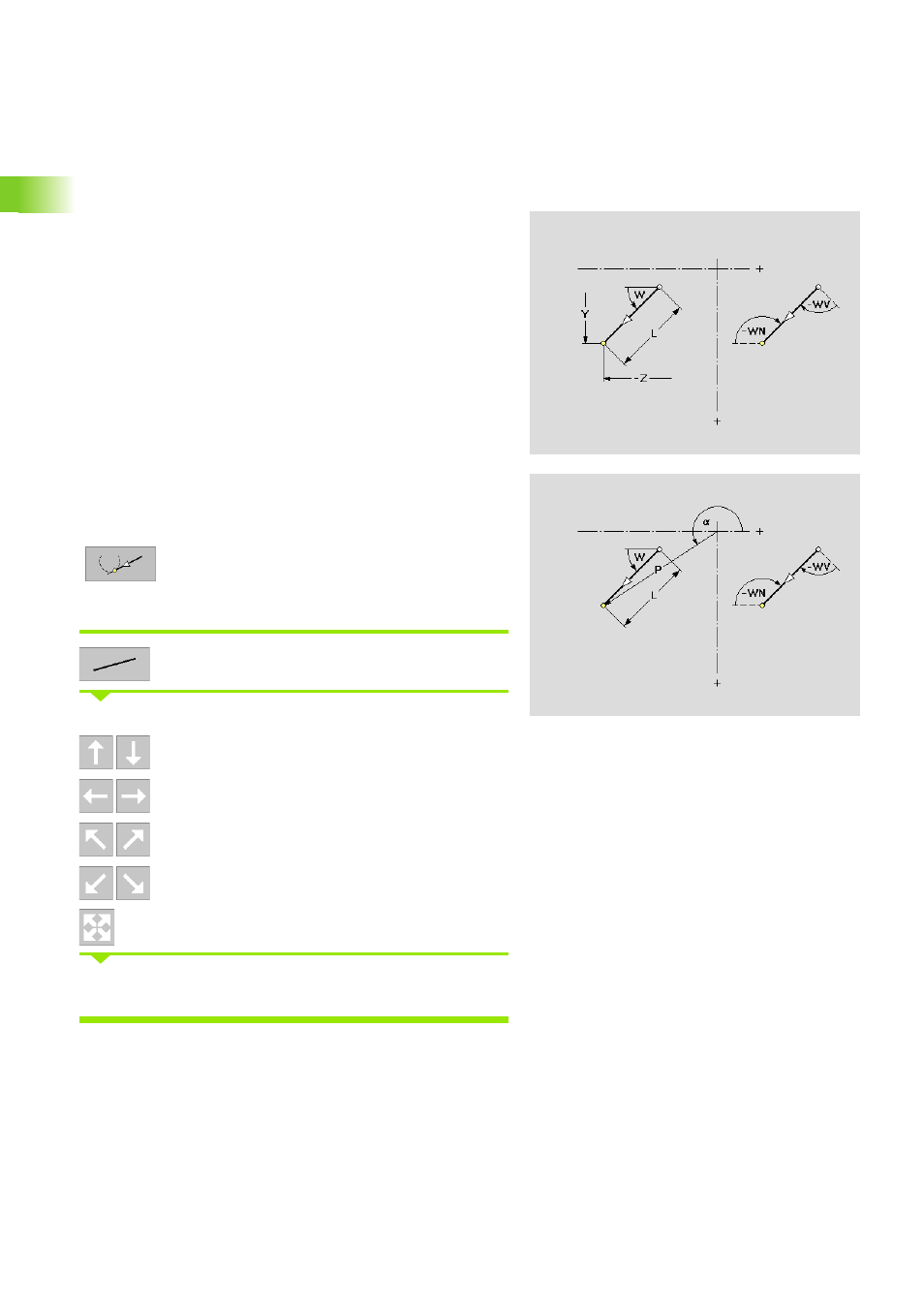

Piano YZ: elemento lineare
La funzione definisce un elemento lineare nel piano YZ.
Definizione di elemento lineare:
Richiamare il menu Elemento lineare
Selezionare la direzione dell'elemento lineare:
Elemento lineare verticale
Elemento lineare orizzontale
Elemento lineare inclinato
Elemento lineare inclinato
Elemento lineare in direzione qualsiasi
Quotare l'elemento lineare e definire l'arrotondamento verso
l'elemento successivo.
Parametri
Y
Punto finale in coordinate cartesiane
Z Punto finale in coordinate cartesiane
Yi Punto finale incrementale
Zi Punto finale incrementale
P Punto finale in coordinate polari
a Punto finale in coordinate polari (riferimento angolo: asse Z
positivo)
W Angolo dell'elemento lineare (riferimento: vedere la grafica di
supporto)
WV Angolo in senso antiorario rispetto all'elemento precedente.
Arco come elemento precedente: angolo rispetto alla
tangente
WN Angolo in senso antiorario rispetto all'elemento successivo.
Arco come elemento successivo: angolo rispetto alla
tangente
L Lunghezza dell'elemento
tangenziale/non tangenziale: arrotondamento verso il
successivo elemento di profilo.
