.15 TURN PLUS: pr
ofili piano XY

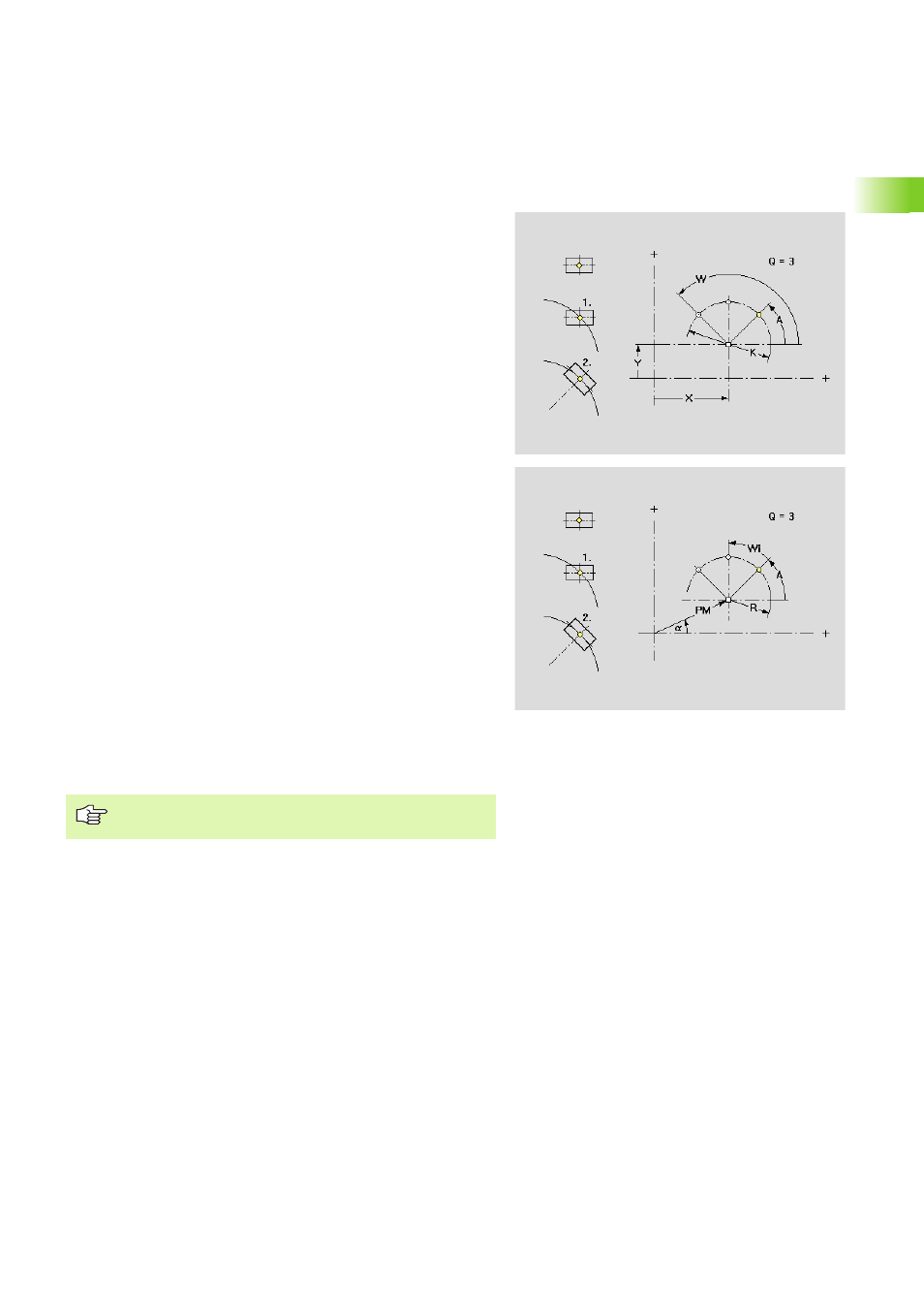

Piano XY: sagoma di figure circolare
La funzione definisce una sagoma di figure circolare nel piano XY.
Casi speciali di angolo iniziale e finale (A, W):
„ Senza A e W: ripartizione cerchio completo, iniziando con 0°
„ Senza W: ripartizione su cerchio completo
Parametri
X
Centro sagoma in coordinate cartesiane (quota radiale)
Y Centro sagoma in coordinate cartesiane
a Centro sagoma in coordinate polari (riferimento angolo: asse X
positivo)
PM Centro sagoma in coordinate polari
Q Numero di figure
Orientamento:
„ in senso orario
„ in senso antiorario
R Raggio della sagoma
K Diametro della sagoma
A Angolo iniziale, posizione della prima figura (riferimento: asse X)
W Angolo finale, posizione dell'ultima figura (riferimento: asse X)
Wi Angolo tra due figure (il segno è irrilevante)
Posizione delle figure
„ Posizione normale: la figura di partenza viene ruotata intorno
al centro della sagoma (rotazione intorno al centro della
sagoma)
„ Posizione originale: la posizione della figura di partenza rimane
invariata (traslazione)
Descrizione della figura
In caso di sagome con scanalature circolari, alla posizione
della sagoma viene aggiunto il "centro della curva".
