.15 TURN PLUS: pr
ofili piano XY
Piano XY: elemento lineare
La funzione definisce un elemento lineare nel piano XY.
Definizione di elemento lineare:
Richiamare il menu Elemento lineare
Selezionare la direzione dell'elemento lineare:
Elemento lineare verticale
Elemento lineare orizzontale
Elemento lineare inclinato
Elemento lineare inclinato
Elemento lineare in direzione qualsiasi
Quotare l'elemento lineare e definire l'arrotondamento verso
l'elemento successivo.
Parametri
X
Punto finale in coordinate cartesiane (quota radiale)
Y Punto finale in coordinate cartesiane
Xi Punto finale incrementale
Yi Punto finale incrementale
P Punto finale in coordinate polari
a Punto finale in coordinate polari (riferimento angolo: asse X
positivo)

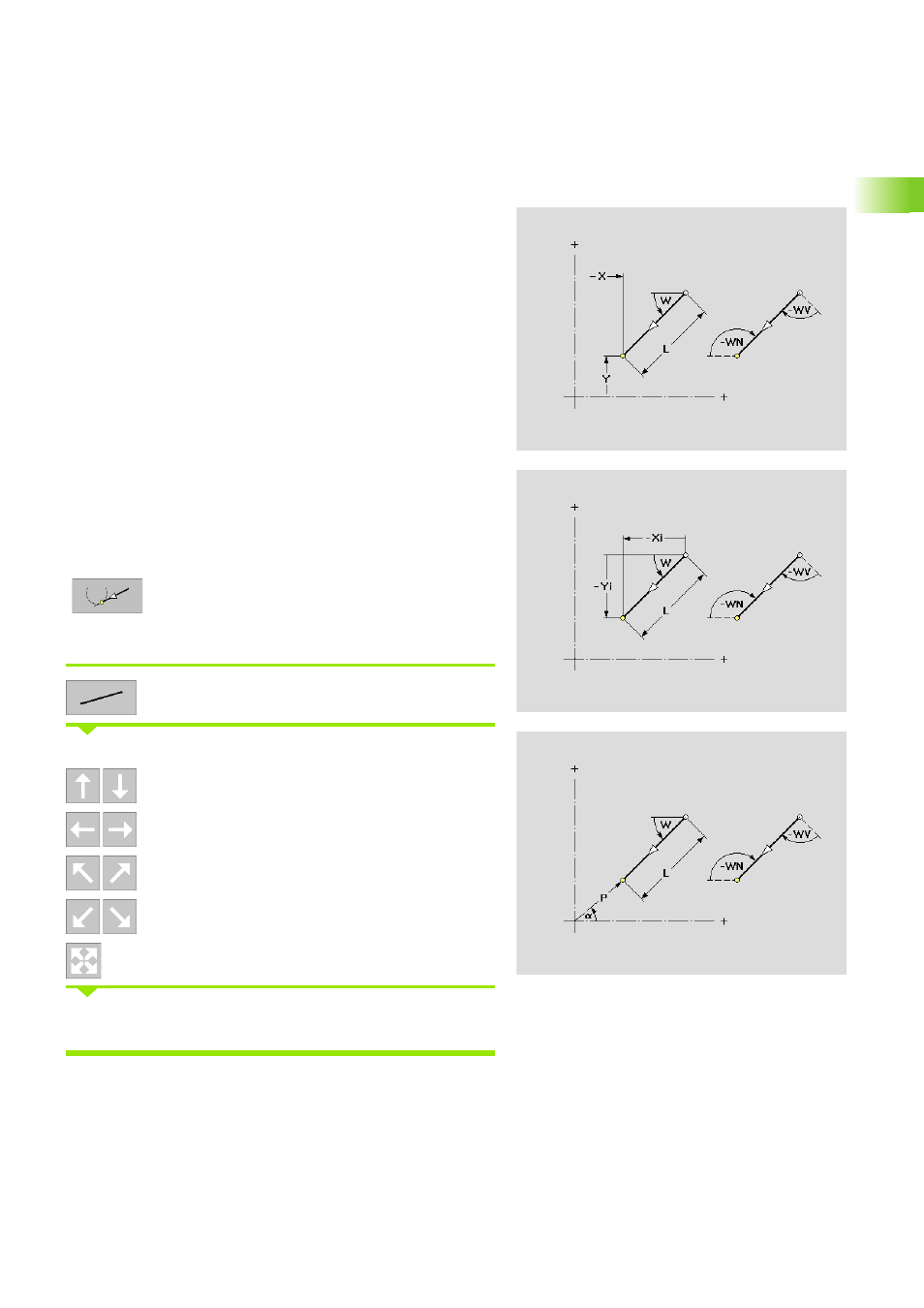

W Angolo dell'elemento lineare (riferimento: vedere la grafica di
supporto)
WV Angolo in senso antiorario rispetto all'elemento precedente.
Arco come elemento precedente: angolo rispetto alla
tangente
WN Angolo in senso antiorario rispetto all'elemento successivo.
Arco come elemento successivo: angolo rispetto alla
tangente
L Lunghezza dell'elemento
tangenziale/non tangenziale: arrotondamento verso il
successivo elemento di profilo.
