.16 TURN PLUS: pr
ofili piano YZ
Piano YZ: sagoma di figure lineare

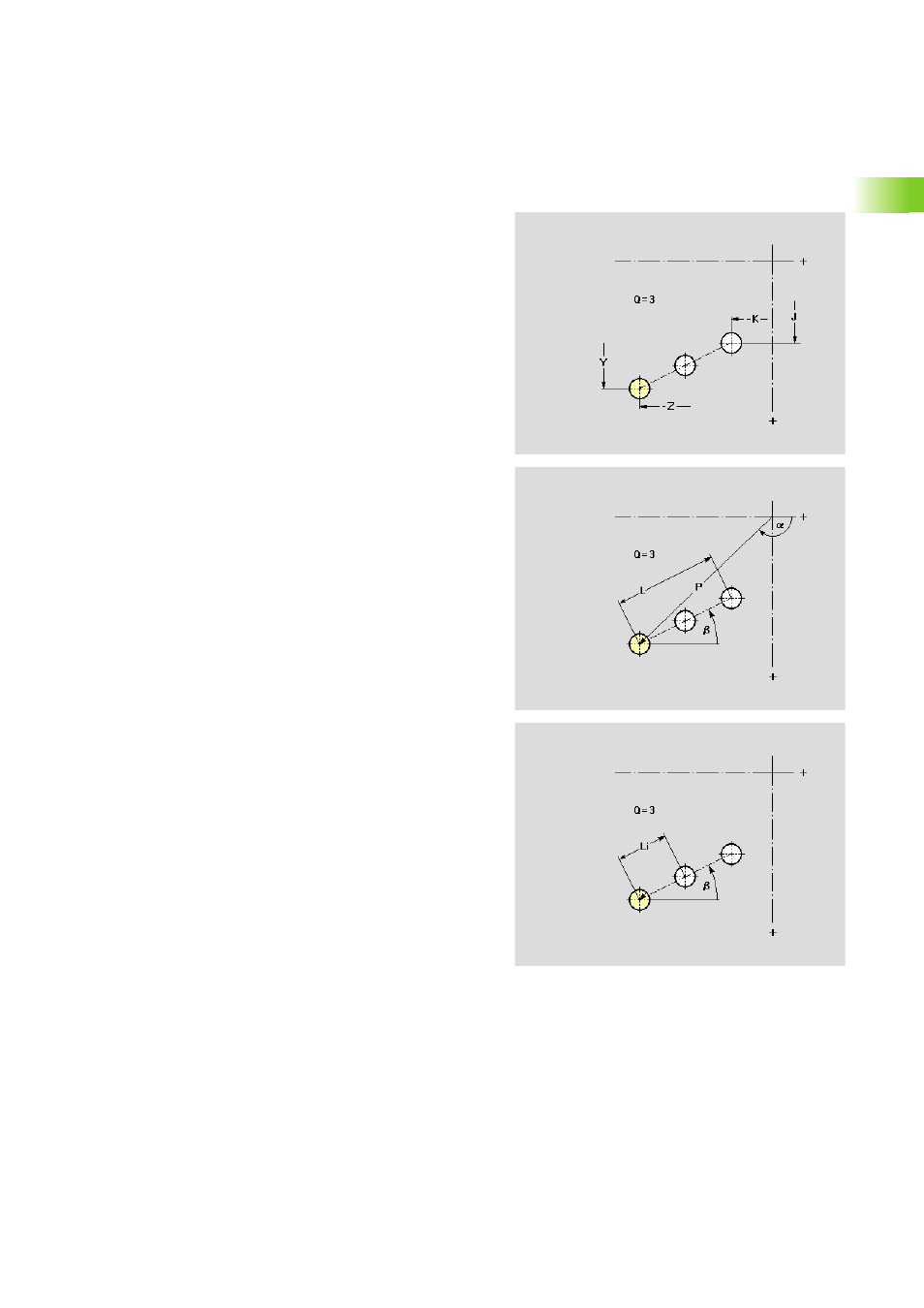

La funzione definisce una sagoma di figure lineare nel piano YZ.
Parametri
Y
Punto iniziale sagoma in coordinate cartesiane
Z Punto iniziale sagoma in coordinate cartesiane
a Punto iniziale sagoma in coordinate polari (riferimento
angolo: asse Z positivo)
P Punto iniziale sagoma in coordinate polari
Q Numero di figure
J Punto finale sagoma in coordinate cartesiane
K Punto finale sagoma in coordinate cartesiane
Ji Distanza tra due figure in direzione Y
Ki Distanza tra due figure in direzione Z
b Angolo asse longitudinale della sagoma (riferimento: asse Z)
L Lunghezza totale sagoma
Li Distanza tra due figure (distanza di sagoma)
Descrizione della figura
