1.17 Programmi esemplificativi
Lavorare con l'asse Y
Il seguente programma NC fresa prima la "superficie poligonale"
(superficie frontale), poi una superficie singola. Successivamente
viene fresata nella superficie singola una tasca a forma di "otto".

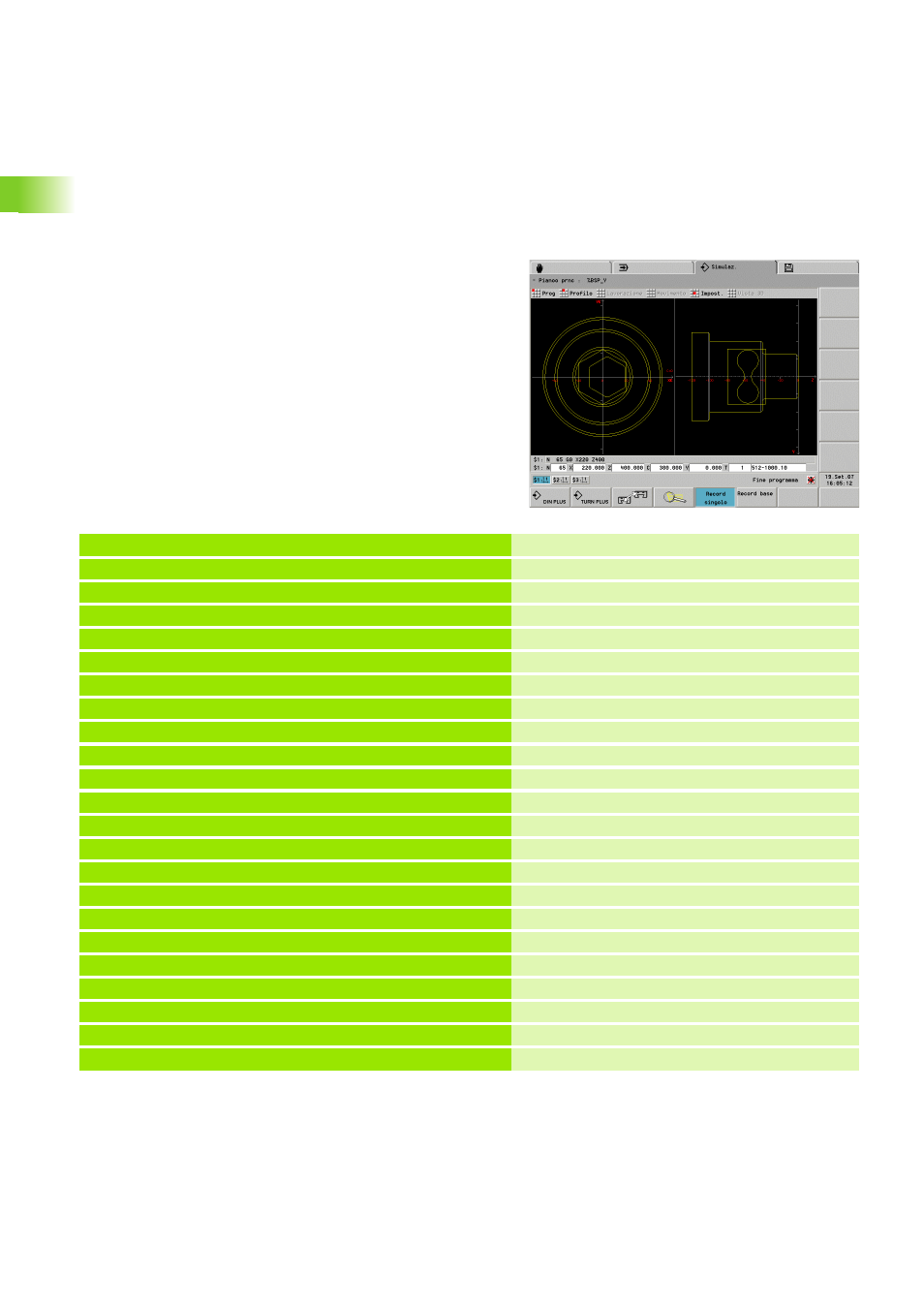

Esempio: "Asse Y [BSP_Y.NC]"
HEADER [ INTESTAZIONE PROGRAMMA ]
#DATE 01.03.07 [ DATA ]
#MATERIAL ST 60-2 [ MATERIALE ]
#SLIDE $1 [ SLITTA ]
#SYNCRO 0
TURRET 1 [ TORRETTA 1 ]
T 1 ID"512-1000.10"
T 2 ID"111-80-080.1"
T 3 ID"521-1400.10"
T 4 ID"121-55-040.1"
T 5 ID"511-1000.10"
BLANK [ PEZZO GREZZO ]
N 1 G20 X100 Z150 K1
FINISHED [ PEZZO FINITO ]
N 2 G0 X0 Z-120
N 3 G1 Z0
N 4 G1 X50 B-2
N 5 G1 Z-40 B3
N 6 G1 X80 B-2
N 7 G1 Z-100
N 8 G1 X100 B-2
