Definizione posizione dell'utensile G712
Se l'asse B è stato posizionato con istruzioni singole, comunicare al
controllo la posizione dell'utensile con G712.
La G712 include le seguenti dichiarazioni:
„ Angolo dell'asse B
„ Offset angolo di posizione
„ Orientamento utensile
Offset angolo di posizione: l'"Offset angolo di posizione" posiziona gli
utensili da tornio su "normale" o "capovolto". Il CNC PILOT tiene conto
dell'impostazione base memorizzata nella banca dati utensili (angolo di
posizione = angolo di posizione dai dati utensili + offset angolo di
posizione).
Orientamento utensile: nel calcolo della posizione della punta
dell'utensile il CNC PILOT tiene conto della posizione del tagliente.

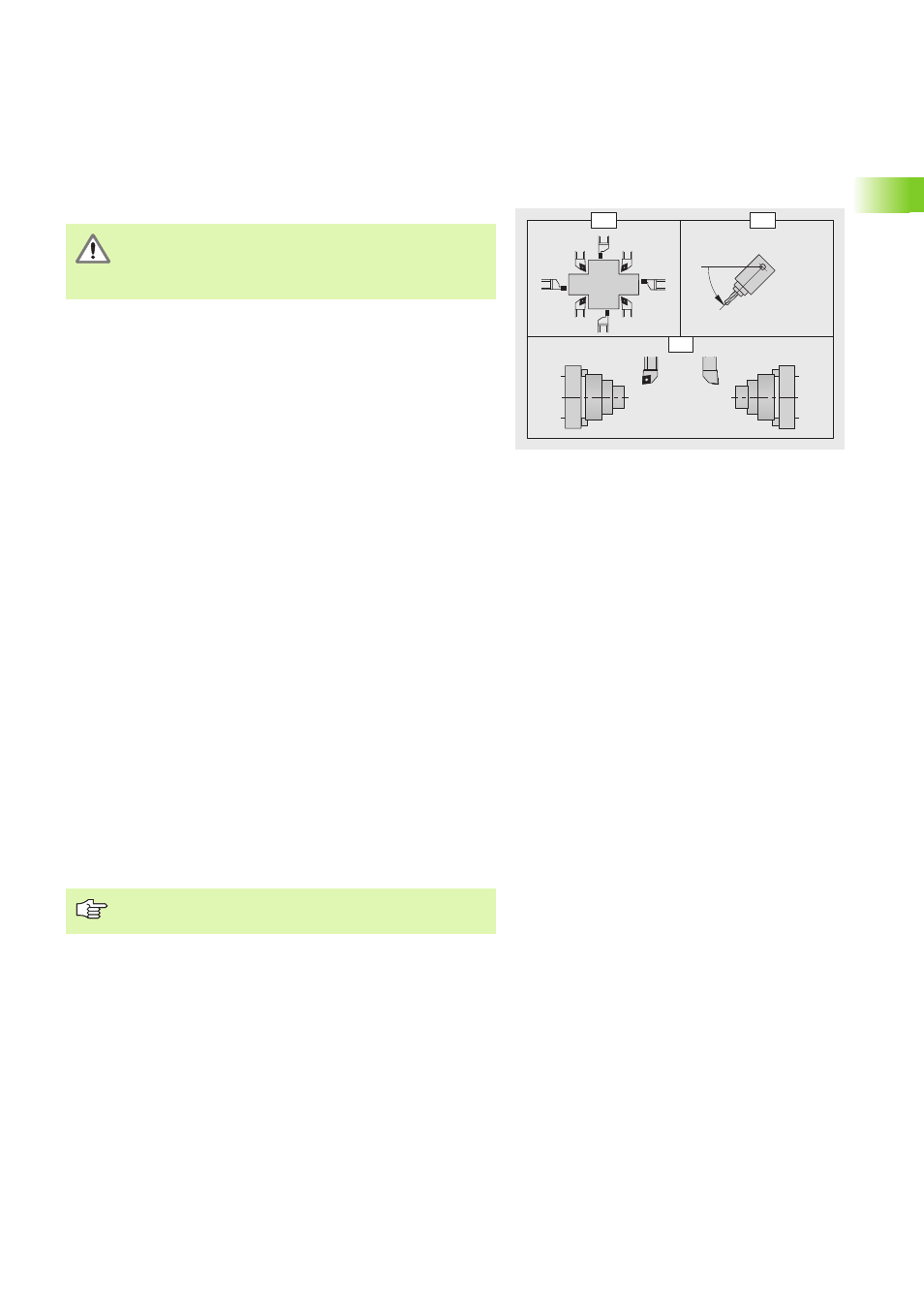

Nell'orientamento dell'utensile, il CNC PILOT distingue i tipi di utensile
per sgrossatura, finitura e per raccordare e anche utensili per troncare
e filettare (vedere figura).
C=0° C=180°
B O=
1 3
7 5
2
4
6
8
C
B O
Il ciclo G712 viene adattato dal costruttore della macchina.
La seguente descrizione dei parametri e del ciclo può
differire dal funzionamento della propria macchina.
Consultare il manuale della macchina.
Parametri
B
Angolo asse B. Angolo su cui si trova l'asse B.
C Offset angolo di posizione negli utensili da tornio
„ 0°: posizione dell'utensile "normale"
„ 180°: posizione dell'utensile "capovolto"
O Orientamento nel caso di utensili da tornio. Posizione del
tagliente (vedere figura).
„ Posizioni utensile 1, 3, 5, 7: per utensili per sgrossatura,
finitura e per raccordare (gli utensili neutri vengono
riconosciuti in base all'angolo di registrazione)
„ Posizioni utensile 2, 4, 6, 8: per utensili troncatori e per
filettare (un utensile "destro" o "sinistro" viene definito nei
dati utensile)
G712 definisce la posizione dell'utensile. L'utensile non
viene mosso.
