HEIDENHAIN iTNC 530 65
4.5 Aper
tu
ra
e inser
iment
o pr
ogr
ammi
Programmazione mediante dialogo in chiaro
degli spostamenti degli utensili

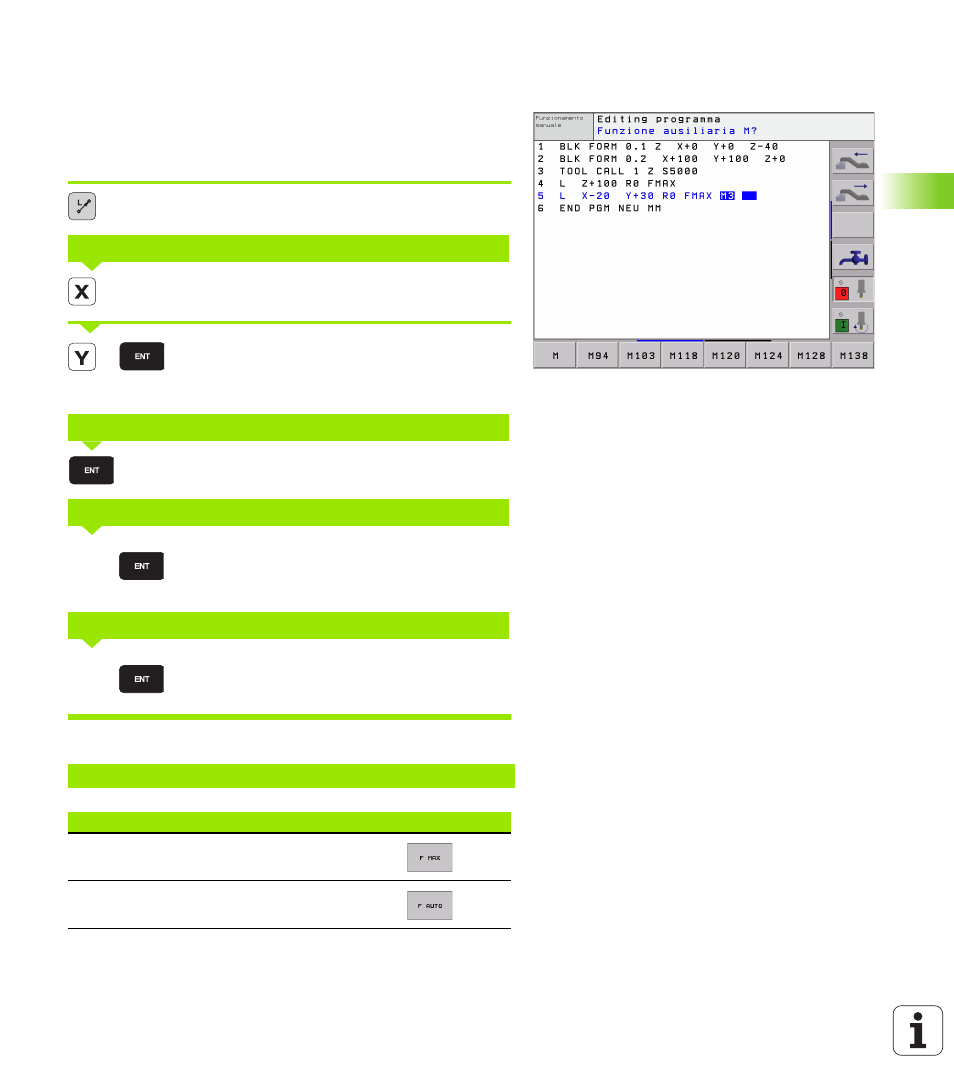

Per programmare un blocco si inizia con il tasto di dialogo. Nella riga di
intestazione dello schermo il TNC chiederà tutti i dati necessari.
Esempio per un dialogo
Apertura del dialogo
Inserire la coordinata di destinazione per l'asse X
Inserire la coordinata di destinazione per l'asse Y e
confermando con il tasto ENT passare alla domanda
successiva
Inserire “senza correzione del raggio” e con il tasto
ENT, passare alla domanda successiva.
Avanzamento per questa traiettoria 100 mm/min,
confermare con il tasto ENT, passando alla domanda
successiva
Funzione ausiliaria M3 “Mandrino ON”; azionando il
tasto ENT il TNC conclude il dialogo
La finestra di programma visualizzerà la seguente riga:
COORDINATE?
CORR. RAGGIO: RL/RR/SENZA CORR.?
AVANZAMENTO F= ? /F MAX = ENT
FUNZIONE AUSILIARIA M?
3 L X+10 Y+5 R0 F100 M3
Funzioni di definizione avanzamento Softkey
Spostamento in rapido
Spostamento con avanzamento calcolato
automaticamente nel blocco TOOL CALL
10
20
100
3
