HEIDENHAIN iTNC 530
285
8.4 Cicli per la fr
esat
ur
a di tasc
he, isole e scanalat
ur
e
U
U
U
U

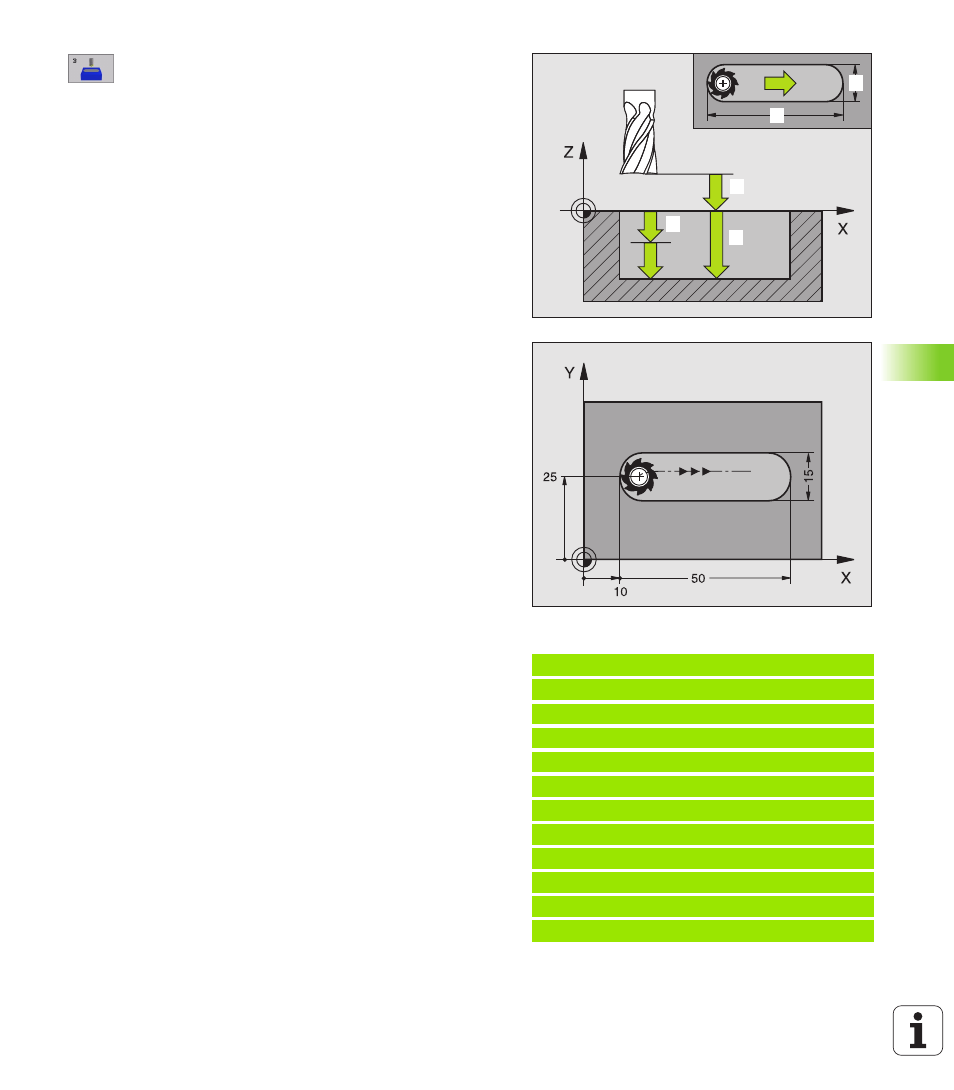

DISTANZA DI SICUREZZA
1
(in valore incrementale):
distanza tra la punta dell'utensile (pos. di partenza) e
la superficie del pezzo
U
U
U
U
PROFONDITÀ DI FRESATURA
2
(in valore incrementale):
distanza tra la superficie del pezzo e il fondo della
tasca
U
U
U
U
PROFONDITÀ DI ACCOSTAMENTO
3
(in valore
incrementale): quota dei singoli avanzamenti
dell'utensile. Il TNC si porta in un unico passo fino alla
PROFONDITÀ quando:
n
PROFONDITÀ DI ACCOSTAMENTO e
PROFONDITÀ sono uguali
n
la PROFONDITÀ DI ACCOSTAMENTO è maggiore
della PROFONDITÀ
U
U
U
U
AVANZAMENTO IN PROFONDITÀ
: velocità di spostamento
dell'utensile durante la penetrazione
U
U
U
U
Lunghezza 1° lato
4
: lunghezza della scanalatura;
definire la 1ª direzione di taglio mediante il segno
U
U
U
U
LUNGHEZZA 2º LATO
5
: larghezza della scanalatura
U
U
U
U
AVANZAMENTO F
: velocità di spostamento dell'utensile
nel piano di lavoro
Esempio: Blocchi NC
9 L Z+100 R0 FMAX
10 TOOL DEF 1 L+0 R+6
11 TOOL CALL 1 Z S1500
12 CYCL DEF 3,0 FRESATURA DI SCANALATURE
13 CYCL DEF 3,1 DIST 2
14 CYCL DEF 3,2 PROFOND -15
15 CYCL DEF 3.3 ACCOST 5 F80
16 CYCL DEF 3.4 X50
17 CYCL DEF 3.5 Y15
18 CYCL DEF 3.6 F120
19 L X+16 Y+25 R0 FMAX M3
20 L Z+2 M99
12
13
14
15
1
