106 5 Programmazione: Utensili
5.2 D
a
ti ut
ensile
Tabella utensili: dati utensile supplementari per il calcolo
automatico del n. giri e dell'avanzamento
Tabella utensili: dati utensile per sistemi di tastatura 3D digitali
(solo se in MP7411 è stato settato il bit 1=1; vedere anche il
Manuale d'esercizio "Cicli di tastatura")

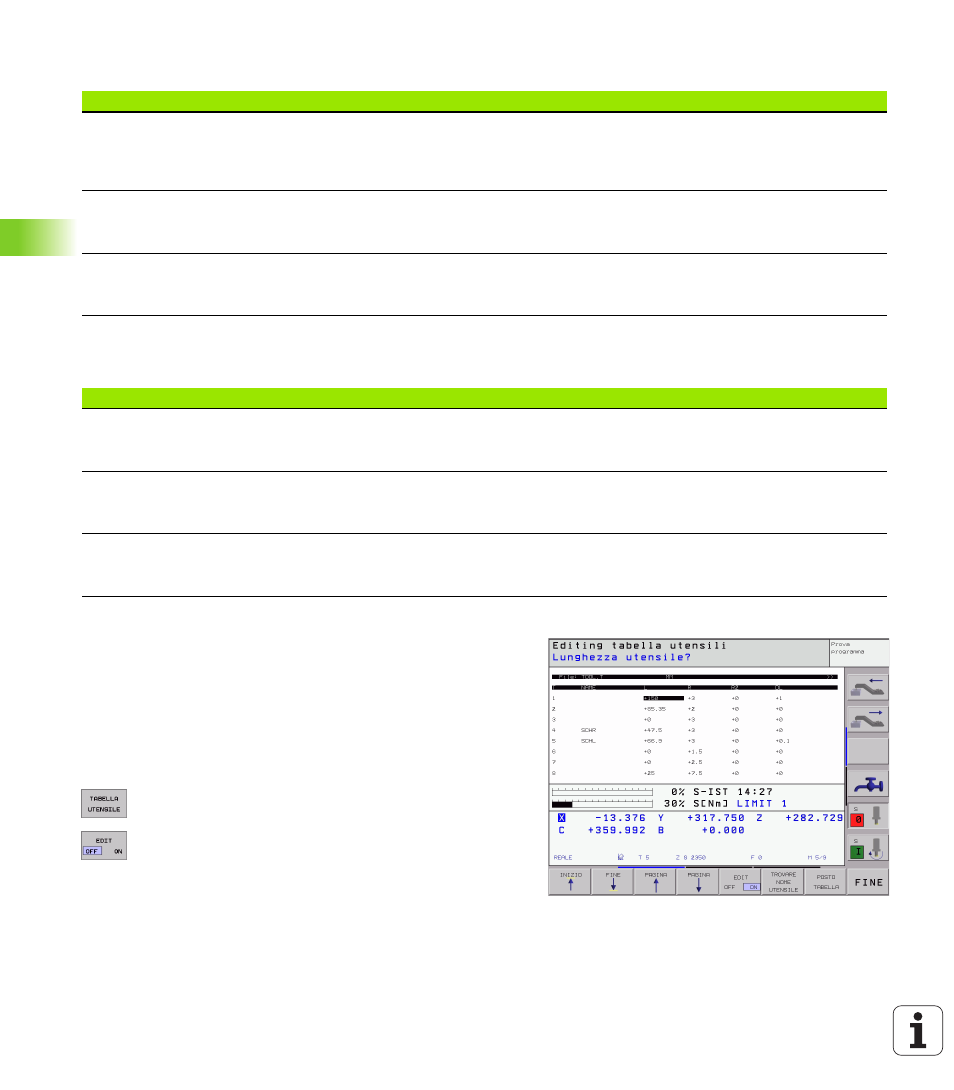

Editing delle tabelle utensili
La tabella utensili valida per l'esecuzione del programma porta il nome
TOOL.T. Questo file TOOL T deve essere memorizzato nella directory
TNC:\ e può solo essere editato in uno dei modi operativi macchina.
Alle tabelle utensili da memorizzare o da utilizzare per il test del
programma, si deve assegnare un qualsiasi altro nome di file con
l'estensione .T .
Apertura della tabella utensili TOOL .T :
U U U U Selezionare uno dei modi operativi macchina
U U U U Selezione della Tabella utensili: premere il softkey
TABELLA UTENSILI
U U U U Impostare il softkey EDIT su "ON"
Sigla Inserimento Dialogo
TIPO Tipo utensile (MILL= fresa, DRILL= trapano, TAP= maschio per
filettare): softkey SELEZIONA TIPO (3a colonna Softkey); il TNC
visualizza una finestra nella quale si può selezionare il tipo di
utensile TIPO UTENSILE?
TMAT Materiale tagliente: softkey SELEZIONARE TAGLIENTE (3° livello
di softkey); il TNC visualizza una finestra nella quale si può
selezionare il materiale tagliente MATERIALE TAGLIENTE?
CDT Tabella dati di taglio Softkey SELEZIONARE CDT (3° livello di
softkey); il TNC visualizza una finestra nella quale si può
selezionare la tabella dei dati di taglio NOME TABELLA DATI DI TAGLIO?
Sigla Inserimento Dialogo
CAL-OF1 Se nel menu di calibrazione è stato indicato un numero utensile, il
TNC all'atto della calibrazione memorizza in questa colonna
l'offset di un tastatore 3D secondo l'asse principale DISALL. TAST. SU ASSE PRINC.?
CAL-OF2 Se nel menu di calibrazione è stato indicato un numero utensile, il
TNC all'atto della calibrazione memorizza in questa colonna
l'offset di un tastatore 3D secondo l'asse secondario DISALL. TAST. SU ASSE SECONDARIO?
CAL-ANG Se nel menu di calibrazione è stato indicato un numero utensile, il
TNC all'atto della calibrazione memorizza l'angolo mandrino con
cui è stata eseguita la calibrazione di un tastatore 3D ANGOLO MANDRINO PER CALIBRAZ.?
