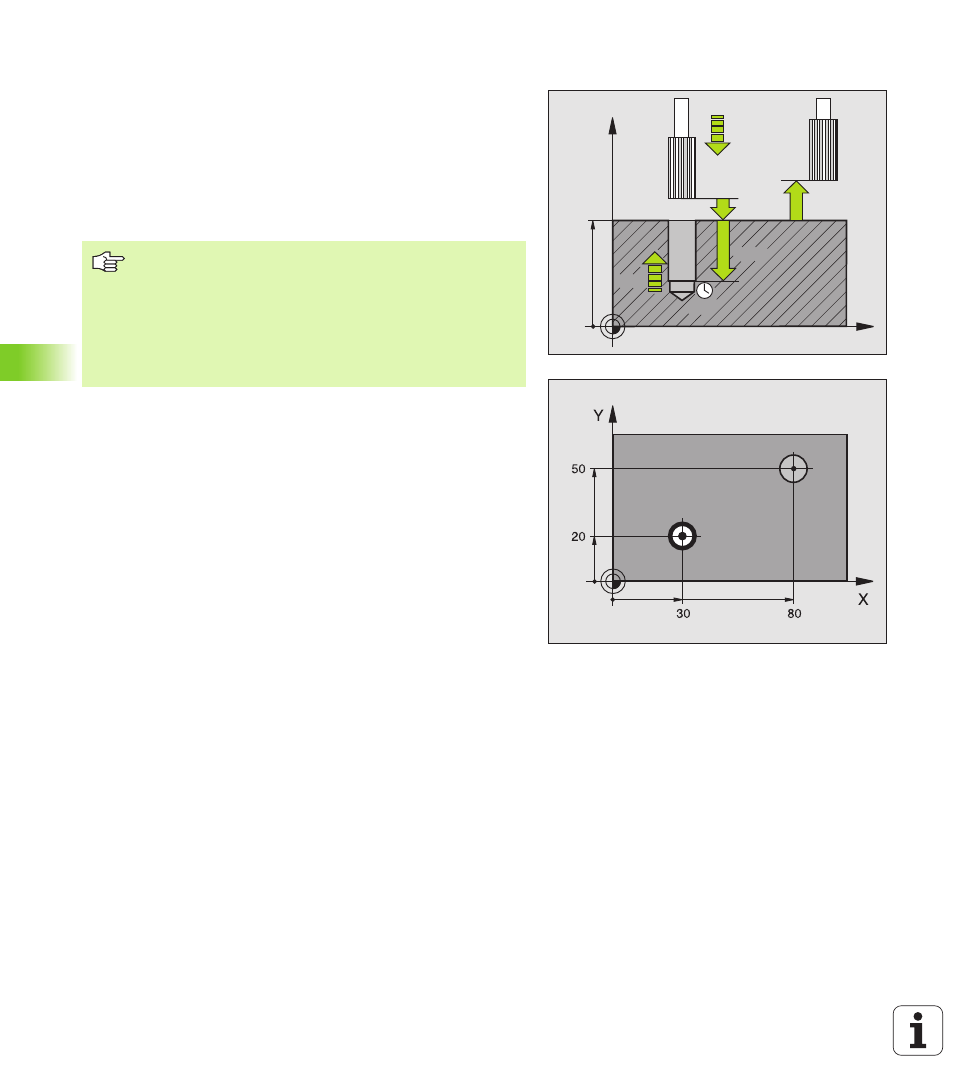

ALESATURA (Ciclo 201)
1
Il TNC posiziona l'utensile nell'asse del mandrino in rapido FMAX
alla DISTANZA DI SICUREZZA sopra la superficie del pezzo
2
L’utensile alesa con l’AVANZAMENTO F fino alla PROFONDITÀ
programmata
3
Se programmata, l’utensile esegue una sosta sul fondo del foro
4
Successivamente il TNC ritrae l’utensile con AVANZAMENTO F
alla DISTANZA DI SICUREZZA e da lì, se programmato, con FMAX
alla 2ª DISTANZA DI SICUREZZA
X
Z
Q200
Q201
Q206
Q211
Q203
Q204
Q208
Da osservare prima della programmazione
Programmare un'istruzione di posizionamento sul punto di
partenza (centro del foro) nel piano di lavoro con correzione
del raggio R0.
Il segno del parametro di ciclo "Profondità" determina la
direzione della lavorazione. Se si programma Profondità =
0 il TNC non esegue il ciclo.
