HEIDENHAIN iTNC 530 421
1
0
.1
1 Esempi di pr
ogr
ammazione

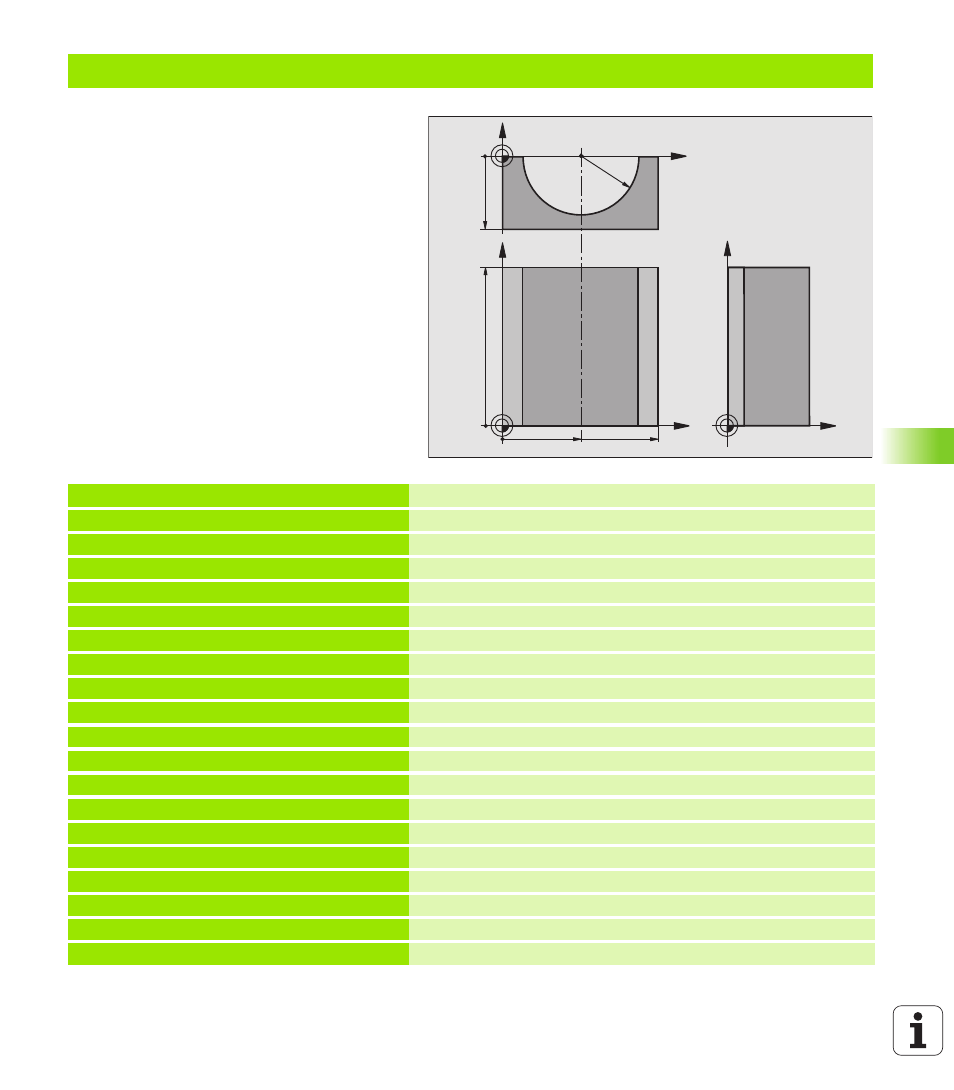

Esempio: lavorazione di un cilindro concavo con fresa a raggio laterale
Esecuzione del programma
n Il programma funziona solamente con frese a
raggio laterale; la lunghezza utensile si riferisce
al centro della sfera
n Il profilo del cilindro viene programmato con
tante piccole rette (definibili mediante Q13).
Quanti più tagli vengono programmati, tanto più
liscio risulterà il profilo
n Il cilindro viene fresato con tagli longitudinale
(qui: paralleli all'asse Y)
n La direzione di fresatura viene definita mediante
l'angolo di partenza e l'angolo finale solido:
Direzione di lavorazione in senso orario:
Angolo di partenza > Angolo finale
Direzione di lavorazione in senso antiorario:
Angolo di partenza < Angolo finale
n Il raggio dell'utensile viene corretto
automaticamente
0 BEGIN PGM CILIN MM
1 FN 0: Q1 = +50 Centro asse X
2 FN 0: Q2 =+0 Centro asse Y
3 FN 0: Q3 = +0 Centro asse Z
4 FN 0: Q4 = +90 Angolo di partenza solido (piano Z/X)
5 FN 0: Q5 = +270 Angolo finale solido (piano Z/X)
6 FN 0: Q6 = +40 Raggio del cilindro
7 FN 0: Q7 = +100 Lunghezza del cilindro
8 FN 0: Q8 = +0 Rotazione nel piano X/Y
9 FN 0: Q10 = +5 Sovradimensione raggio del cilindro
10 FN 0: Q11 = +250 Avanzamento accostamento in profondità
11 FN 0: Q12 = +400 Avanzamento di fresatura
12 FN 0: Q13 = +90 Numero di tagli
13 BLK FORM 0.1 Z X+0 Y+0 Z-50 Definizione pezzo grezzo
15 BLK FORM 0.2 X+100 Y+100 Z+0
15 TOOL DEF 1 L+0 R+3 Definizione utensile
16 TOOL CALL 1 Z S4000 Chiamata utensile
17 L Z+250 R0 FMAX Disimpegno utensile
10 CALL LBL 1 Chiamata della lavorazione
19 FN 0: Q10 = +0 Azzeramento della sovradimensione
X
Y
50 100
100
Z
Y
X
Z
-50
R40
