330 8 Programmazione: Cicli
8.7 Cicli SL con f
o
rm
ula del pr
ofilo

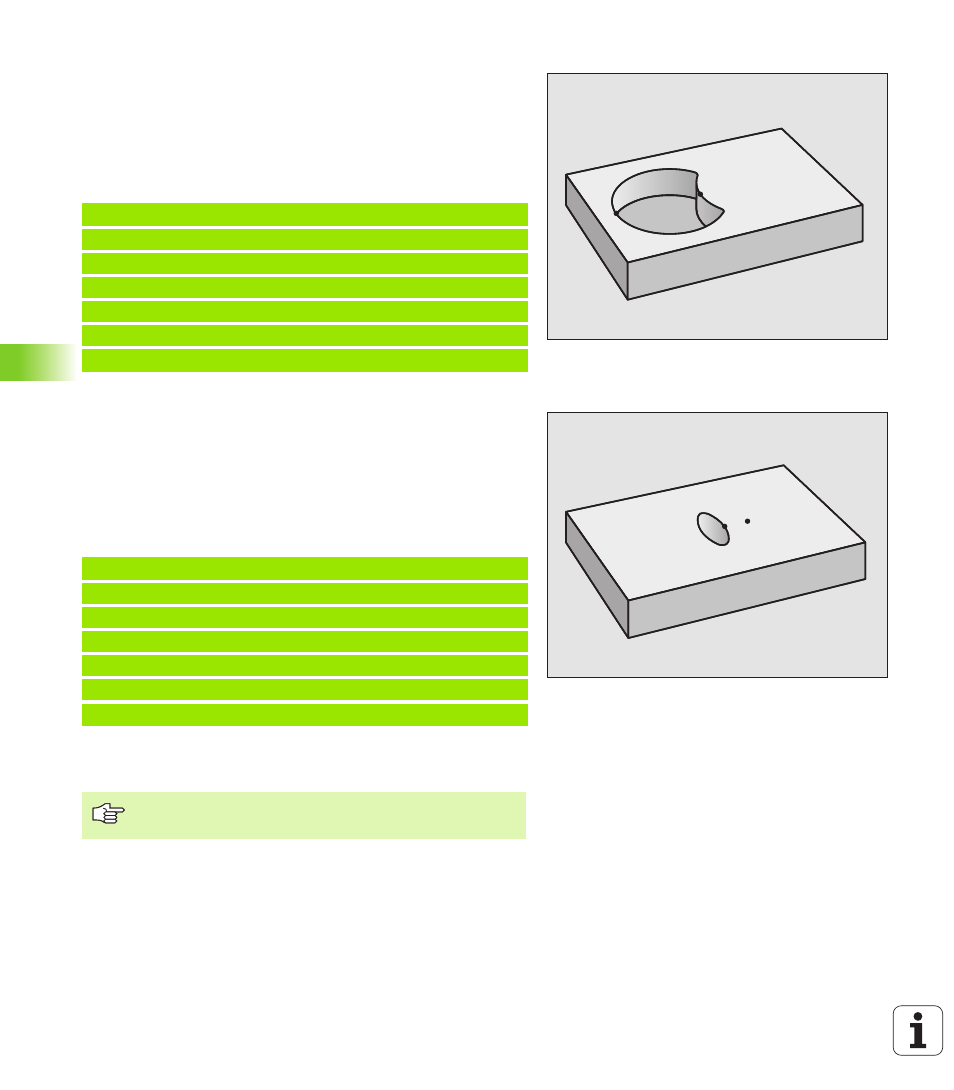

"Differenza" delle superfici
E' richiesta la lavorazione della superficie A senza la parte coperta da B:
n
Le superfici A e B devono essere programmate in programmi
separati senza correzione del raggio
n
Nella formula del profilo le superficie B viene sottratta dalla
superficie A con la funzione "intersezione con complemento di"
Programma di definizione del profilo:
Superficie di "intersezione"
E' richiesta la lavorazione della superficie coperta da A e B. (le superfici
con sovrapposizione semplice non devono essere lavorate.)
n Le superfici A e B devono essere programmate in programmi
separati senza correzione del raggio
n Nella formula del profilo le superfici A e B vengono calcolate con la
funzione “intersezione con“
Programma di definizione del profilo:
Elaborazione di profili con cicli SL
A
B
50 ...
51 ...
52 DECLARE CONTOUR QC1 = “TASCA_A.H“
53 DECLARE CONTOUR QC2 = “TASCA_B.H“
54 QC10 = QC1 \ QC2
55 ...
56 ...
A
B
50 ...
51 ...
52 DECLARE CONTOUR QC1 = “TASCA_A.H“
53 DECLARE CONTOUR QC2 = “TASCA_B.H“
54 QC10 = QC1 \ QC2
55 ...
56 ...
L’elaborazione del profilo completo avviene con i cicli SL
da 20 a 24 (vedere "Cicli SL", pag. 299)
