HEIDENHAIN iTNC 530 301
8.6 Cicli SL

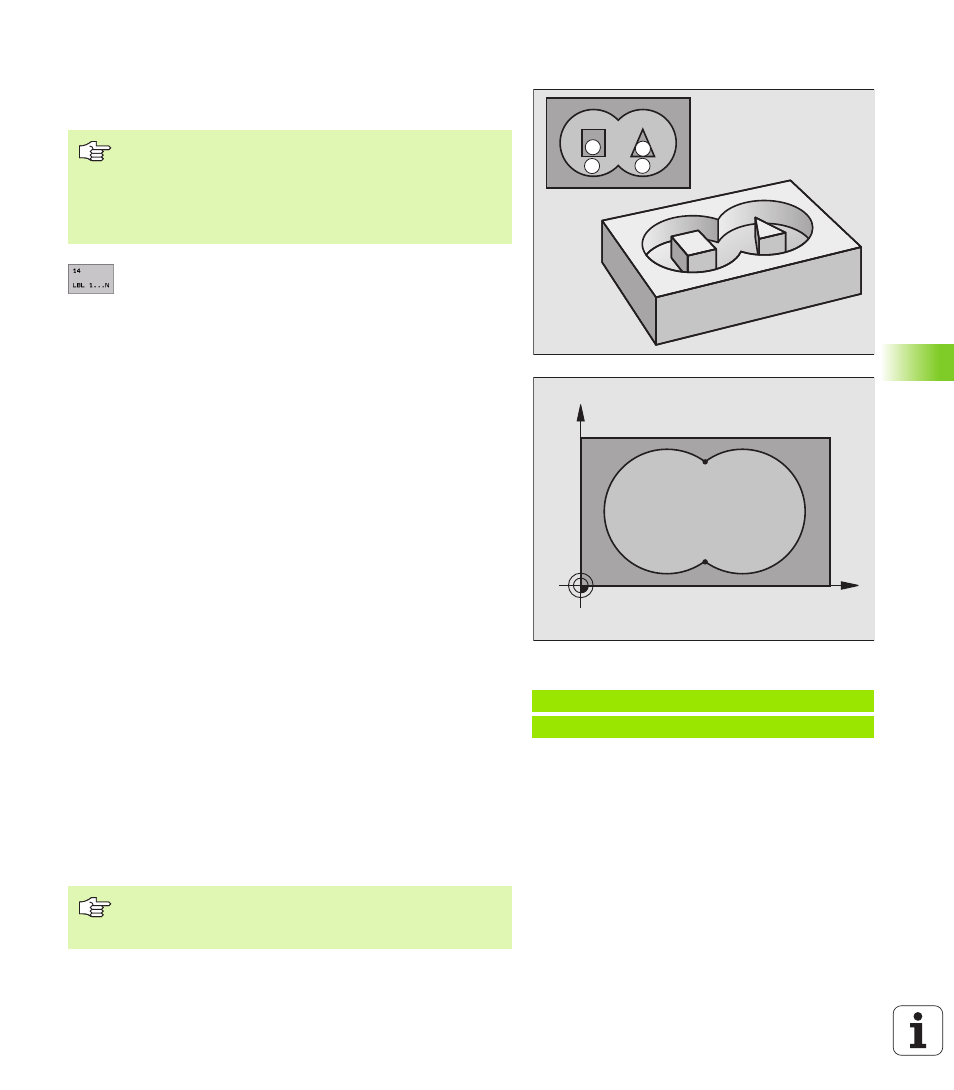

PROFILO (Ciclo 14)
Nel ciclo 14 (profilo) vengono elencati tutti i sottoprogrammi da
sovrapporsi per formare un determinato profilo.
U U U U NUMERI LABEL PER IL PROFILO : si devono inserire tutti
i numeri di label dei singoli sottoprogrammi da
sovrapporre per l'esecuzione del profilo. Ogni numero
deve essere confermato con il tasto ENT e
l'inserimento dei dati deve essere concluso con il
tasto END.
Profili sovrapposti
Tasche ed isole possono essere sovrapposte per formare un nuovo
profilo. In questo modo si può ingrandire la superficie di una tasca con
una tasca sovrapposta o rimpicciolire un'isola.
Sottoprogrammi: tasche sovrapposte
Le tasche A e B si sovrappongono.
Esempio: Blocchi NC
12 CYCL DEF 14.0 PROFILO
13 CYCL DEF 14.1 LABEL PROFILO 1/2/3/4
A
C D
B
X
Y
A B
S
1
S
2
Da osservare prima della programmazione
Il ciclo 14 è DEF attivo, cioè è attivo a partire dalla sua
definizione nel programma.
Nel ciclo 14 si possono specificare al massimo 12
sottoprogrammi (elementi di profilo)
I seguenti esempi di programma sono sottoprogrammi di
profilo che vengono chiamati in un programma principale
del ciclo 14 PROFILO.
