142 6 Programmazione: Programmazione profili
6.3 A
v
vicinament
o e distacco a/da un pr
ofilo

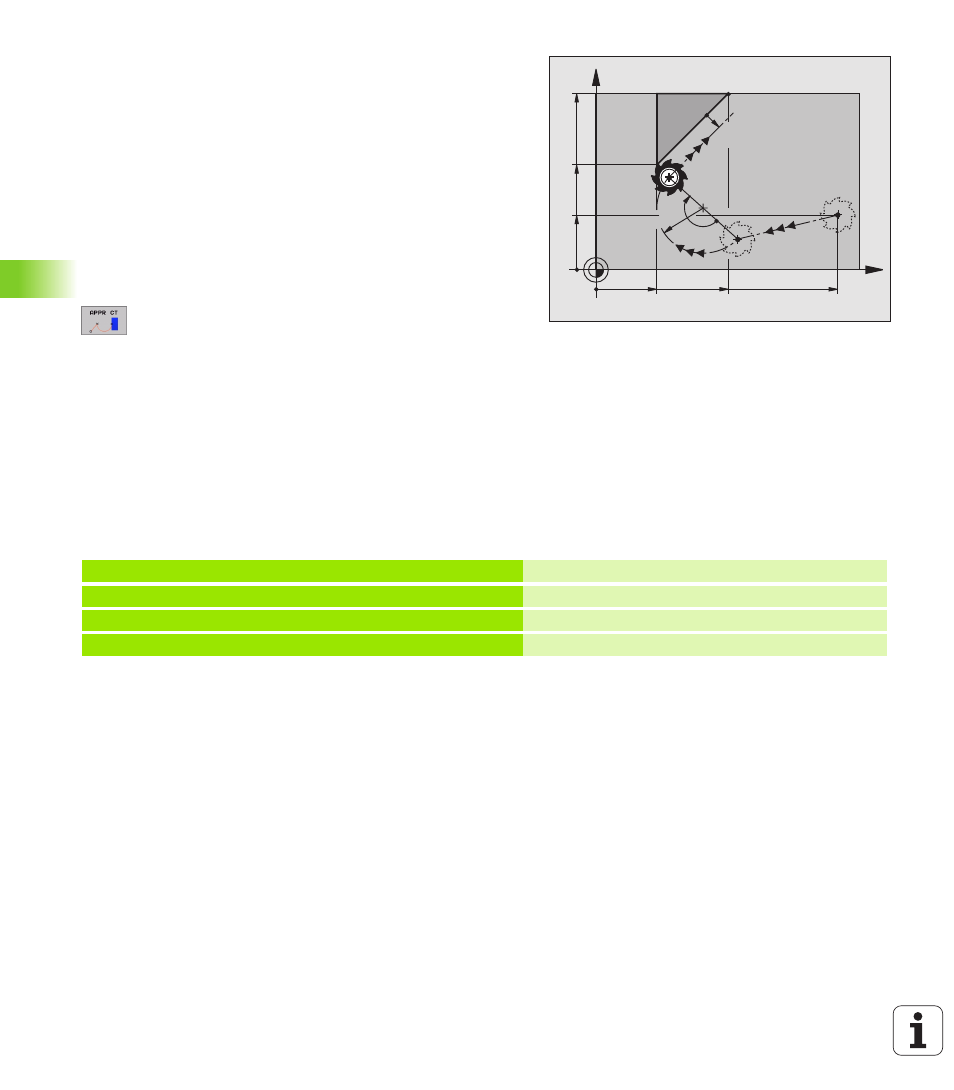

Avvicinamento su una traiettoria circolare con
raccordo tangenziale: APPR CT
Il TNC sposta l'utensile su una retta dal punto di partenza P
S
al punto
ausiliario P
H
. Da lì l'utensile si porta, su una traiettoria circolare con
raccordo tangenziale al primo elemento di profilo, sul primo punto del
profilo P
A
.
La traiettoria circolare da P
H
a P
A
è definita dal raggio R e dall'angolo
al centro CCA. Il senso di rotazione della traiettoria circolare è definito
dall'andamento del primo elemento del profilo.
U U U U Funzione di traiettoria qualsiasi: posizionamento sul punto di
partenza P
S
U U U U Aprire il dialogo con il tasto APPR/DEP e il softkey APPR CT:
U U U U Coordinate del primo punto del profilo P
A
U U U U RAGGIO R della traiettoria circolare
n Avvicinamento sul lato del pezzo definito dalla
correzione del raggio: inserire R con segno positivo
n Avvicinamento dal lato del pezzo:
inserire R con segno negativo
U U U U ANGOLO AL CENTRO CCA della traiettoria circolare
n Inserire CCA solo con segno positivo
n Valore di immissione massimo 360°
U U U U Correzione del raggio RR/RL per la lavorazione
Esempi di blocchi NC
X
Y
10
20
P
A
RR
P
S
R0
P
H
RR
RR
40 10
CCA=
180°
R10
35
20
7 L X+40 Y+10 RO FMAX M3 Avvicinamento di P
S
senza corr. del raggio
8 APPR CT X+10 Y+20 Z-10 CCA180 R+10 RR F100 P
A
con corr. del raggio RR, Raggio R = 10
9 L X+20 Y+35 Punto finale del primo elemento di profilo
10 L ... Successivo elemento di profilo
