HEIDENHAIN iTNC 530 303
8.6 Cicli SL

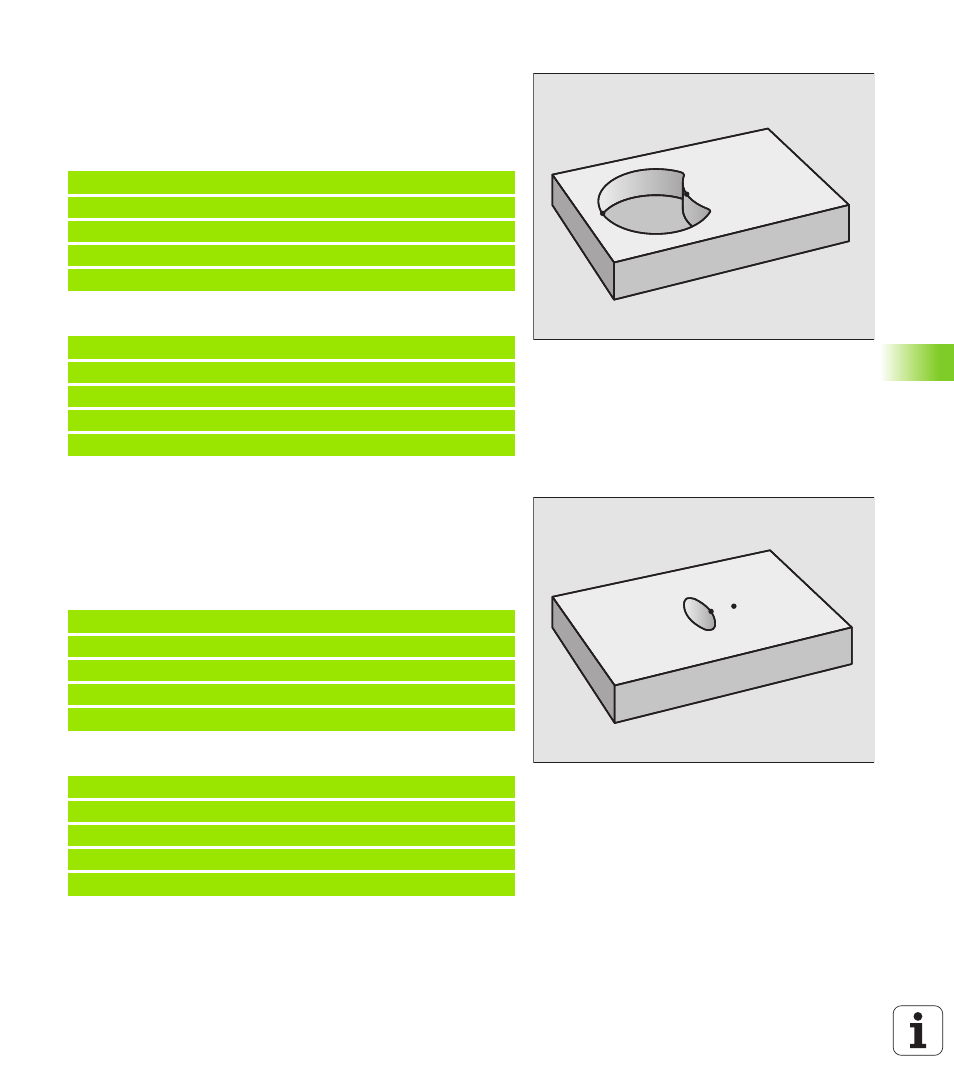

"Differenza" delle superfici
E' richiesta la lavorazione della superficie A senza la parte coperta da B:
n
A deve essere una tasca e B un'isola.
n
A deve iniziare al di fuori di B.
Superficie A:
Superficie B:
Superficie di "intersezione"
E' richiesta la lavorazione della superficie coperta da A e B. (le superfici
con sovrapposizione semplice non devono essere lavorate.)
n A e B devono essere tasche.
n A deve iniziare all'interno di B.
Superficie A:
Superficie B:
A
B
51 LBL 1
52 L X+10 Y+50 RR
53 CC X+35 Y+50
54 C X+10 Y+50 DR-
55 LBL 0
56 LBL 2
57 L X+90 Y+50 RL
58 CC X+65 Y+50
59 C X+90 Y+50 DR-
60 LBL 0
A
B
51 LBL 1
52 L X+60 Y+50 RR
53 CC X+35 Y+50
54 C X+60 Y+50 DR-
55 LBL 0
56 LBL 2
57 L X+90 Y+50 RR
58 CC X+65 Y+50
59 C X+90 Y+50 DR-
60 LBL 0
