HEIDENHAIN iTNC 530 (340 420) Manuale d'uso
Pagina 272
244
8 Programmazione: Cicli
8.3 Cicli di f
o
ra
tu
ra
, masc
hiat
ur
a e fr
esat
ur
a di filet
tat
ur
e
U
U
U
U

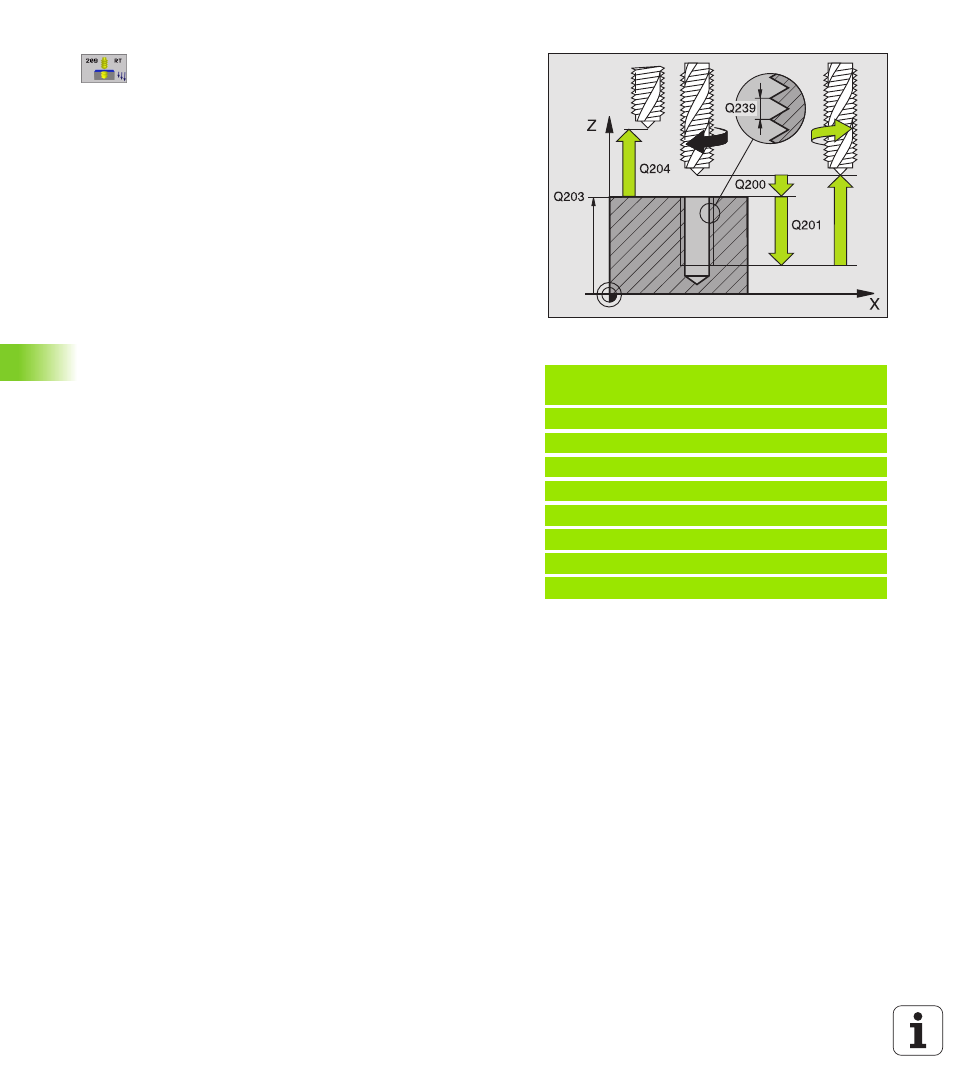

DISTANZA DI SICUREZZA
Q200 (in valore incrementale):
distanza tra la punta dell'utensile (pos. di partenza) e
la superficie del pezzo
U
U
U
U
PROFONDITÀ DELLA FILETTATURA
Q201 (in valore
incrementale): distanza tra la superficie del pezzo e la
fine della filettatura
U
U
U
U
PASSO DELLA FILETTATURA
Q239:
passo della filettatura. Il segno definisce se si tratta di
una filettatura destrorsa o sinistrorsa:
+= Filettatura destrorsa
–= Filettatura sinistrorsa
U
U
U
U
COORD. SUPERFICIE PEZZO
Q203 (in valore assoluto):
coordinata della superficie del pezzo
U
U
U
U
2ª DISTANZA DI SICUREZZA
Q204 (in valore
incrementale): coordinata dell'asse del mandrino che
esclude una collisione tra l'utensile e il pezzo (il
dispositivo di serraggio)
U
U
U
U
PROFONDITÀ DI FORATURA FINO A ROTTURA TRUCIOLO
Q257 (in valore incrementale): accostamento dopo il
quale il TNC esegue una rottura truciolo
U
U
U
U
INVERSIONE NELLA ROTTURA TRUCIOLO
Q256: il TNC
moltiplica il passo Q239 con il valore impostato e, alla
rottura del truciolo, ritira l'utensile per il valore
calcolato. Se si introduce Q256 = 0 il TNC estrae
l'utensile completamente per scaricare il truciolo,
portandolo alla distanza di sicurezza
U
U
U
U
ANGOLO ORIENTAMENTO MANDRINO
Q336 (in valore
assoluto): angolo sul quale il TNC posiziona l'utensile
prima dell'operazione di filettatura. In tal modo è
possibile all'occorrenza riprendere la filettatura
Disimpegno in un'interruzione del programma
Premendo durante la maschiatura il tasto esterno di STOP, il TNC
visualizzerà il softkey OPERAZ. MANUALE. Premendo il softkey
OPERAZ. MANUALE l'utensile può essere disimpegnato da
programma. Per questo disimpegno controllato azionare il tasto
esterno di movimento positivo dell'asse mandrino attivo.
Esempio: Blocchi NC
26 CYCL DEF 209 ROTT. TRUCIOLO IN
MASCHIATURA
Q200=2
;DIST. DI SICUREZZA
Q201=-20
;PROFONDITÀ
Q239=+1
;PASSO FILETTATURA
Q203=+25
;COOR. SUPERF.
Q204=50
;2. DIST. DI SICUREZZA
Q257=5
;PROF. ROTT. TRUCIOLO
Q256=+25
;INV. CON ROTT. TRUC.
Q336=50
;ANGOLO MANDRINO
