HEIDENHAIN iTNC 530 429
1
1
.1 Gr
afica
Panoramica: viste
Nei modi operativi del programma e del modo operativo
TEST DEL PROGRAMMA il TNC visualizzerà una serie di softkey:
Limitazione durante l'esecuzione del programma
La rappresentazione grafica contemporanea alla lavorazione non è
possibile se il calcolatore del TNC è già completamente impegnato con
lavorazioni complesse o a grande superficie. Esempio: spianatura di
tutta la superficie del pezzo grezzo con un utensile grande. In questo
caso il TNC non continua la simulazione grafica e visualizza il
messaggio ERROR nella finestra grafica, mentre la lavorazione continua
ad essere eseguita.

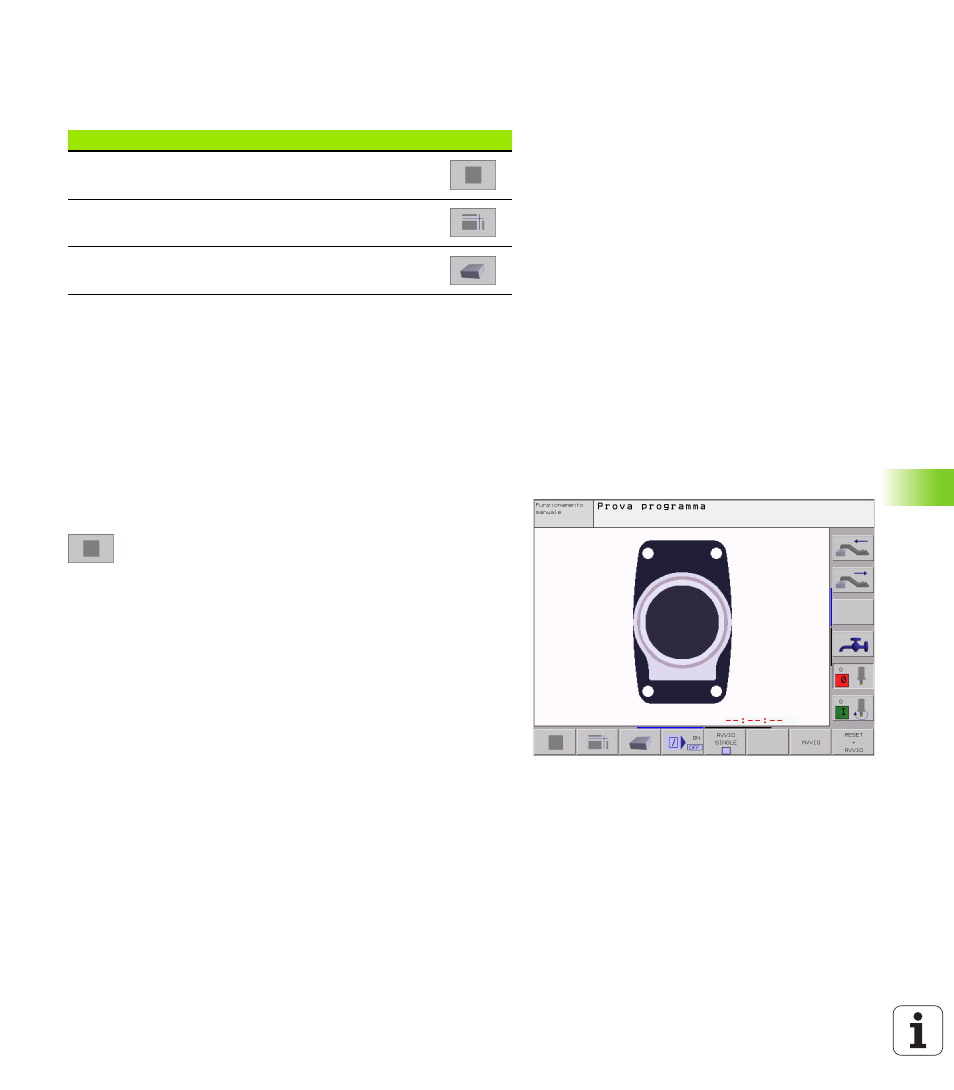

Vista dall'alto
La vista dall'alto è la simulazione grafica più veloce.
U U U U Selezionare con il softkey la vista dall'alto
U U U U Per la rappresentazione della profondità in questa
grafica si applica la regola:
"Quanto più profondo, tanto più scuro"
Vista Softkey
Vista dall'alto
Rappresentazione su 3 piani
Rappresentazione 3D
