HEIDENHAIN iTNC 530 103
5.2 D
a
ti ut
ensile
Raggio R dell'utensile
Il raggio R dell'utensile viene inserito direttamente.

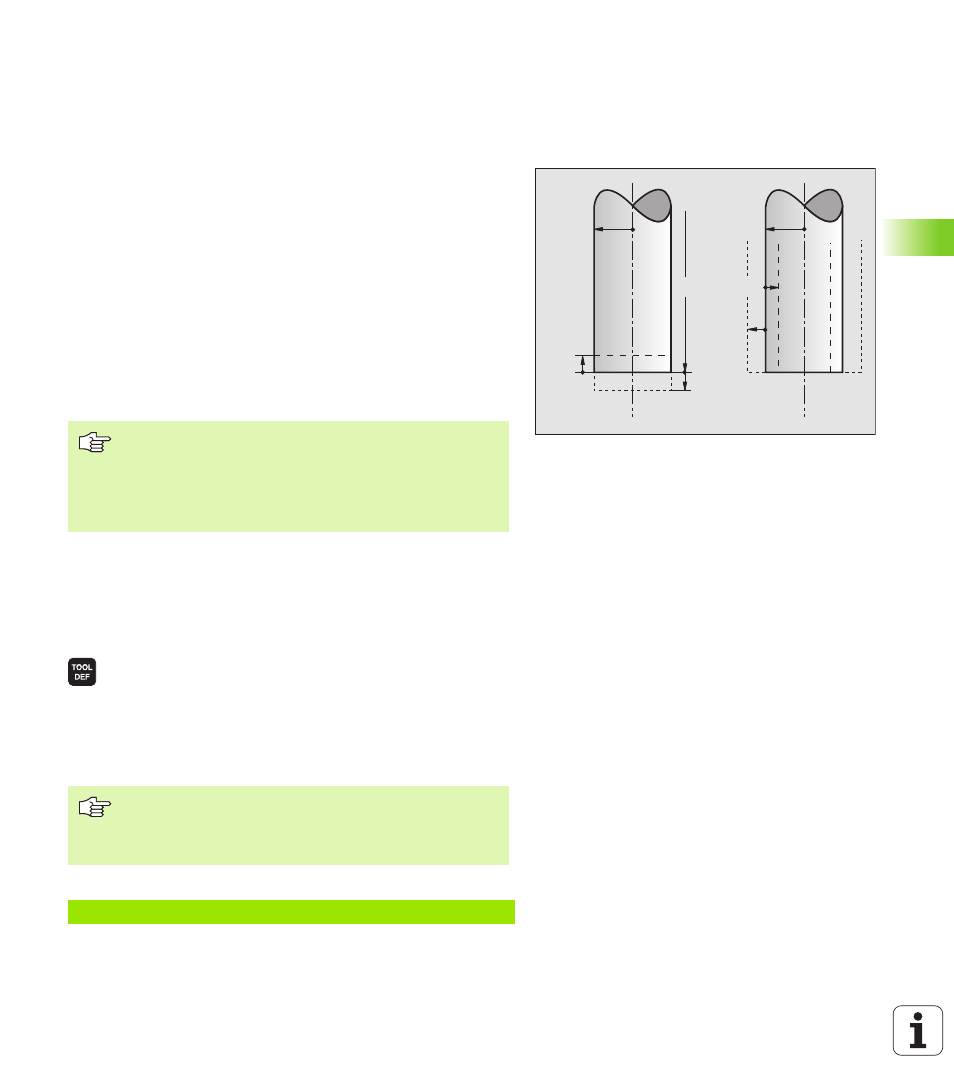

Valori delta per lunghezze e raggi
I valori delta indicano gli scostamenti in lunghezza e nel raggio di
utensili.
Un valore delta positivo significa una sovradimensione (DL, DR,
DR2>0). Nelle lavorazioni con una sovradimensione si deve indicare il
valore della stessa nella programmazione della chiamata utensile con
TOOL CALL.
Un valore delta negativo significa una sottodimensione (DL, DR,
DR2<0). La sottodimensione viene inserita nella Tabella utensili per
l'usura dell'utensile.
Per i valori delta vengono introdotti valori numerici. Nei blocchi TOOL
CALL i valori possono essere introdotti anche con un parametro Q.
Campo di immissione: il valore massimo dei valori delta è di ±
99,999 mm.
Inserimento dei dati utensile nel programma
Per ogni utensile il numero, la lunghezza e il raggio vengono definiti
una volta nel programma di lavorazione in un blocco TOOL DEF:
U U U U Selezionare la definizione utensile: premere il tasto TOOL DEF
U U U U Inserire il Numero utensile : identificazione univoca di
un utensile mediante il numero utensile
U U U U Inserire la Lunghezza utensile : valore di correzione
della lunghezza
U U U U Inserire il Raggio utensile : valore di correzione del
raggio
Esempio
I valori delta della tabella utensili formano insieme alla
lunghezza utensile e al raggio utensile la dimensione fisica
(misurabile) di un utensile. Attraverso la definizione di
valori delta nel programma, si modifica soltanto la
dimensione numerica di un utensile e quindi si modifica il
profilo da realizzare.
DR<0
DR>0
DL<0
R
DL>0
L
R
Il valori per la lunghezza e per il raggio possono essere
inseriti durante il dialogo direttamente nel relativo campo.
Premere il tasto di conferma della posizione reale ed il
softkey dell’asse desiderato.
4 TOOL DEF 5 L+10 R+5
