Apertura del dialogo FK

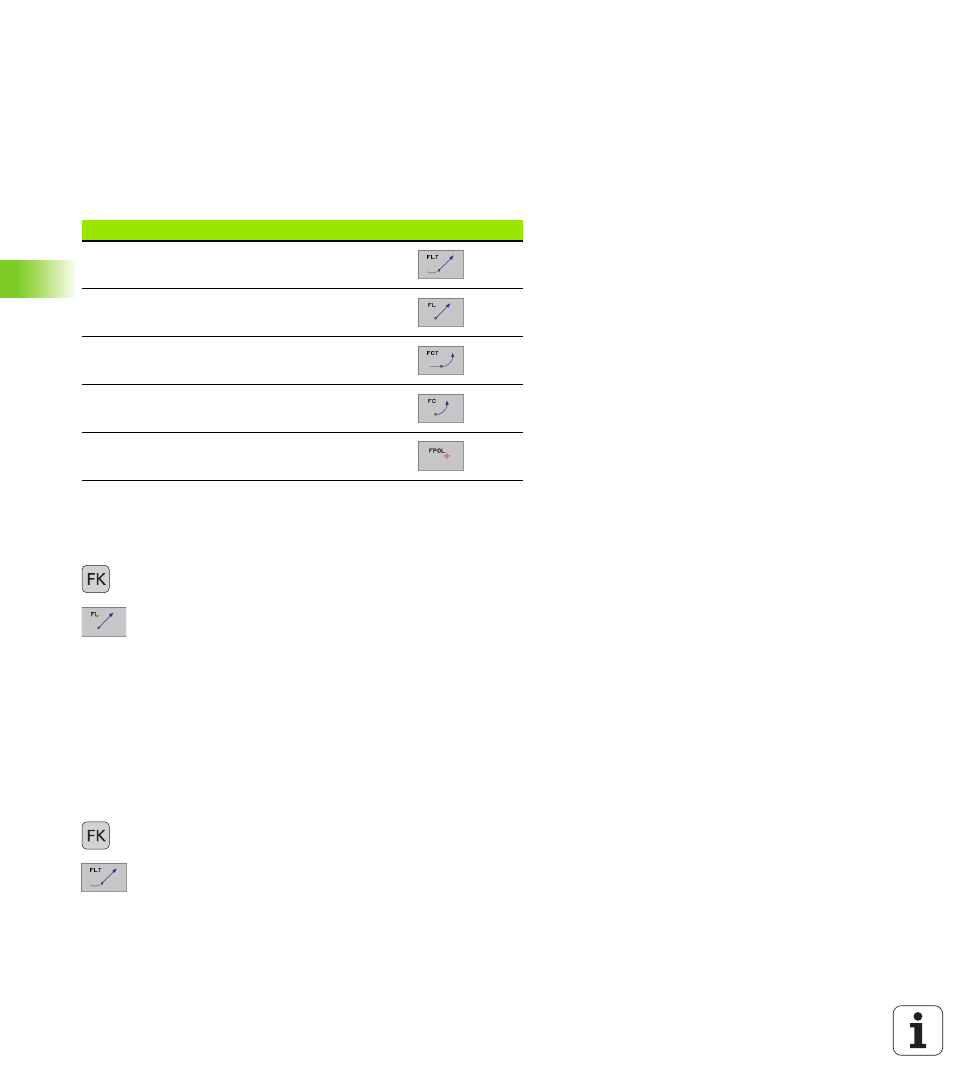

Premendo il tasto grigio di traiettoria FK, il TNC visualizza i softkey per
l'apertura di un dialogo FK: vedere la seguente tabella. Per disattivare
i softkey premere nuovamente il tasto FK.
Aprendo il dialogo FK con uno di questi softkey, il TNC visualizzerà
ulteriori livelli softkey per l'inserimento delle coordinate note, delle
indicazioni di direzione e delle indicazioni relative all'andamento del
profilo.
Programmazione libera di rette
Retta senza raccordo tangenziale
U
U
U
U
Visualizzazione dei softkey per la programmazione
libera dei profili: premere il tasto FK
U
U
U
U
Apertura del dialogo per una retta libera: premere il
softkey FL Il TNC visualizzerà ulteriori softkey.
U
U
U
U
Inserire tramite questi softkey tutti i dati noti nel
blocco. La grafica FK visualizzerà il profilo
programmato in rosso finché i dati non saranno
sufficienti. Se ci fossero più soluzioni, la grafica le
visualizzerà in verde (vedere "Grafica per la
programmazione FK", pag. 167).
Retta con raccordo tangenziale
Se una retta deve raccordarsi tangenzialmente ad un altro elemento di
profilo, aprire il dialogo con il softkey FLT:
U
U
U
U
Visualizzazione dei softkey per la programmazione
libera dei profili: premere il tasto FK
U
U
U
U
Apertura del dialogo: premere il softkey FLT
U
U
U
U
Inserire tramite i softkey tutti i dati noti nel blocco.
Elemento di profilo
Softkey
Retta con raccordo tangenziale
Retta senza raccordo tangenziale
Arco di cerchio con raccordo tangenziale
Arco di cerchio senza raccordo tang.
Polo per programmazione dei profili FK
