8.3 Cicli di f
o
ra
tu
ra
, masc
hiat
ur
a e fr
esat
ur
a di filet
tat
ur
e

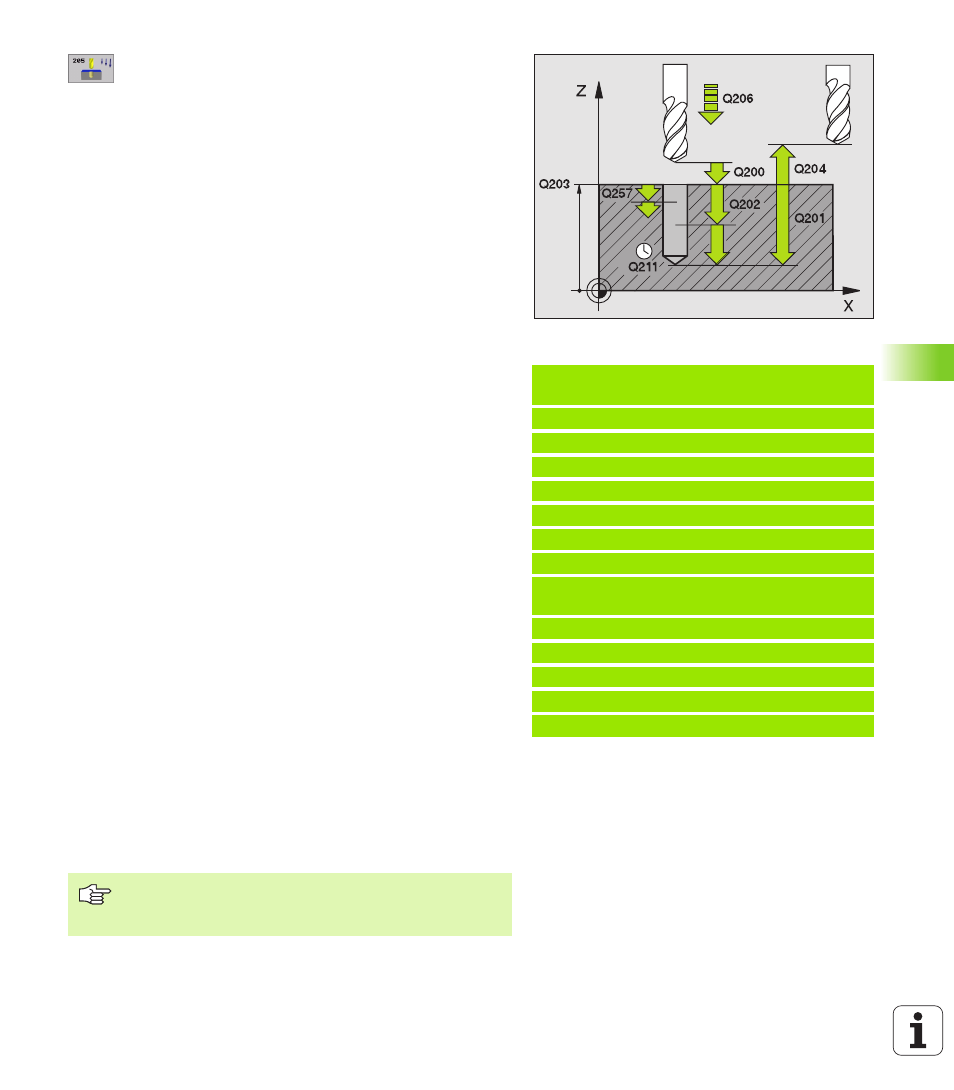

U U U U DISTANZA DI SICUREZZA Q200 (in valore incrementale):
distanza tra la punta dell'utensile (pos. di partenza) e
la superficie del pezzo
U U U U PROFONDITÀ Q201 (in valore incrementale): distanza tra
la superficie del pezzo e il fondo del foro (vertice del
cono di foratura)
U U U U AVANZAMENTO IN PROFONDITÀ Q206: velocità di
avanzamento dell'utensile durante la foratura in mm/
min
U U U U PROFONDITÀ DI ACCOSTAMENTO Q202 (in valore
incrementale): quota dei singoli accostamenti
dell'utensile. La PROFONDITÀ non deve essere un
multiplo della PROFONDITÀ DI ACCOSTAMENTO. Il
TNC si porta in un unico passo fino alla PROFONDITÀ
quando:
n PROFONDITÀ DI ACCOSTAMENTO e
PROFONDITÀ sono uguali
n la PROFONDITÀ DI ACCOSTAMENTO è maggiore
della PROFONDITÀ
U U U U COORD. SUPERFICIE PEZZO Q203 (in valore assoluto):
coordinata della superficie del pezzo
U U U U 2ª DISTANZA DI SICUREZZA Q204 (in valore
incrementale): coordinata dell'asse del mandrino che
esclude una collisione tra l'utensile e il pezzo (il
dispositivo di serraggio)
U U U U VALORE DA TOGLIERE Q212 (in valore incrementale):
valore di cui il TNC riduce la PROFONDITÀ DI
ACCOSTAMENTO Q202
U U U U PROFONDITÀ DI ACCOSTAMENTO MINIMA Q205 (in valore
incrementale): se è stato programmato un valore da
togliere, il TNC limita l'AVANZAMENTO al valore
impostato nel Q205
U U U U DISTANZA DI PREARRESTO SOPRA Q258 (in valore
incrementale): distanza di sicurezza per il
posizionamento in rapido, quando il TNC, dopo un
ritorno dal foro, riporta l'utensile alla profondità di
accostamento corrente; valore per il primo
accostamento
U U U U DISTANZA DI PREARRESTO SOTTO Q259 (in valore
incrementale): distanza di sicurezza per il
posizionamento in rapido, quando il TNC, dopo un
ritorno dal foro, riporta l'utensile alla profondità di
accostamento corrente; valore per il primo
accostamento
Esempio: Blocchi NC
11 CYCL DEF 205 FORATURA PROFONDA
UNIVERSALE
Q200=2 ;DIST. DI SICUREZZA
Q201=-80 ;PROFONDITÀ
Q206=150 ;AVANZAMENTO PROF.
Q202=15 ;PROF. ACCOSTAMENTO
Q203=+100 ;COOR. SUPERF.
Q204=50 ;2. DIST. DI SICUREZZA
Q212=0.5 ;VALORE DA TOGLIERE
Q205=3 ;MIN. PROFONDITÀ DI
ACCOSTAMENTO
Q258=0.5 ;DIST. PREARR. SOPRA
Q259=1 ;DIST. PREARR. SOTTO
Q257=5 ;PROF. ROTT. TRUCIOLO
Q256=0.2 ;INV. CON ROTT. TRUC.
Q211=0.25 ;TEMPO DI SOSTA SOTTO
Se si immettono Q258 diverso da Q259, il TNC modifica il
prearresto tra il primo e l'ultimo accostamento in modo
uniforme.
