4.7 Strutturazione dei programmi
Definizione, possibilità di inserimento
Il TNC dà la possibilità di commentare il programma di lavorazione con
brevi blocchi di strutturazione. I blocchi di strutturazione sono testi
brevi (max. 37 caratteri) che rappresentano commenti o titoli per le
successive righe del programma.
Blocchi di strutturazione razionali aumentano la facilità di orientamento
e di comprensione di programmi lunghi e complessi.
Questo facilità in particolare la modifica del programma in un secondo
tempo. I blocchi di strutturazione possono essere inseriti nel
programma in un punto qualsiasi. Possono anche essere
rappresentati, elaborati o completati in una finestra propria.

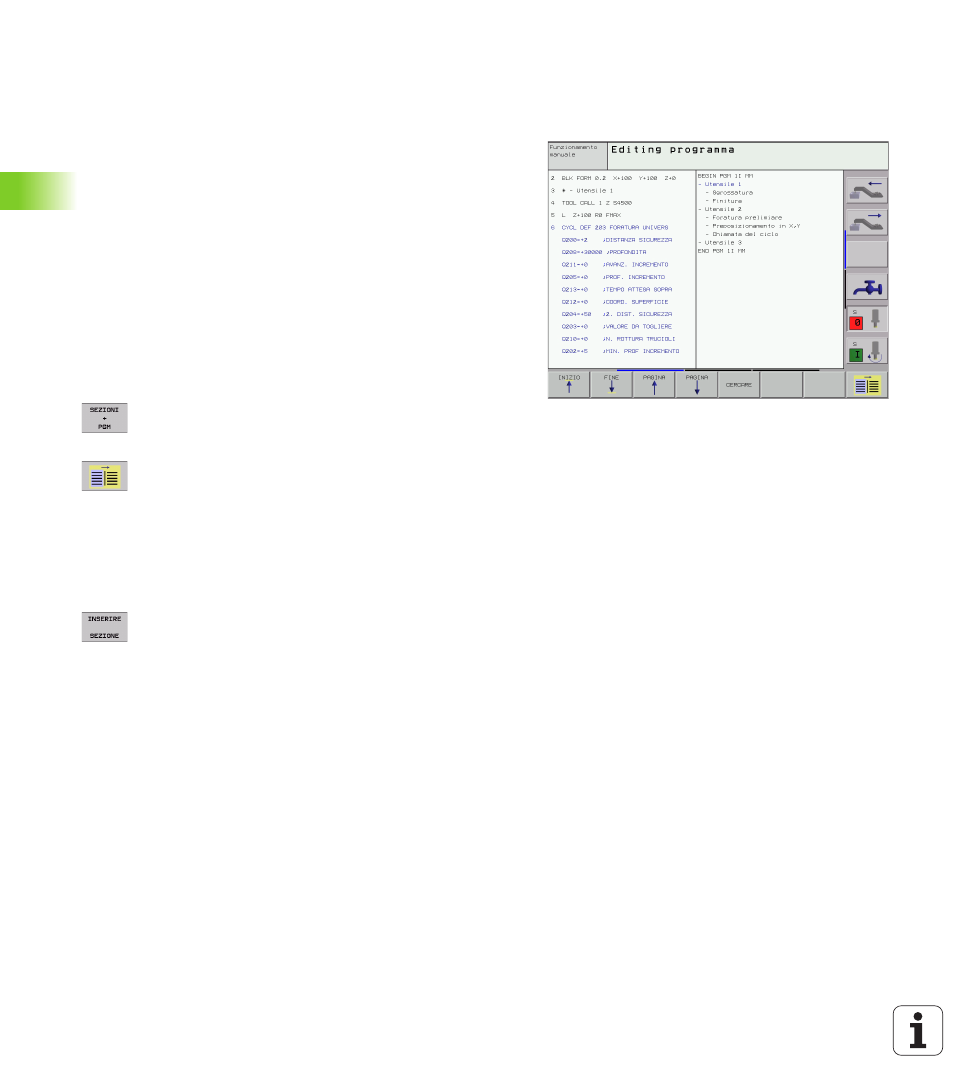

Visualizzazione finestra di strutturazione/
cambio della finestra attiva
U
U
U
U
Visualizzare la finestra di strutturazione: selezionare la
ripartizione dello schermo PROGRAMMA +
STRUTTUR.
U
U
U
U
Cambiare la finestra attiva: premere il softkey
CAMBIO FINESTRA
Inserimento di un blocco di strutturazione nella
finestra di programma (a sinistra)
U
U
U
U
Selezionare il blocco alla fine del quale si desidera inserire il blocco
di strutturazione
U
U
U
U
Premere il softkey INSERIRE STRUTTUR. o il tasto *
sulla tastiera ASCII
U
U
U
U
Inserire il testo di strutturazione tramite la tastiera
Selezione di un blocco nella finestra di
strutturazione
Saltando nella finestra di strutturazione da un blocco all'altro, il TNC
visualizza contemporaneamente i blocchi nella finestra di programma.
In questo modo si possono saltare ampie parti di programma.
