308 8 Programmazione: Cicli
8.6 Cicli SL

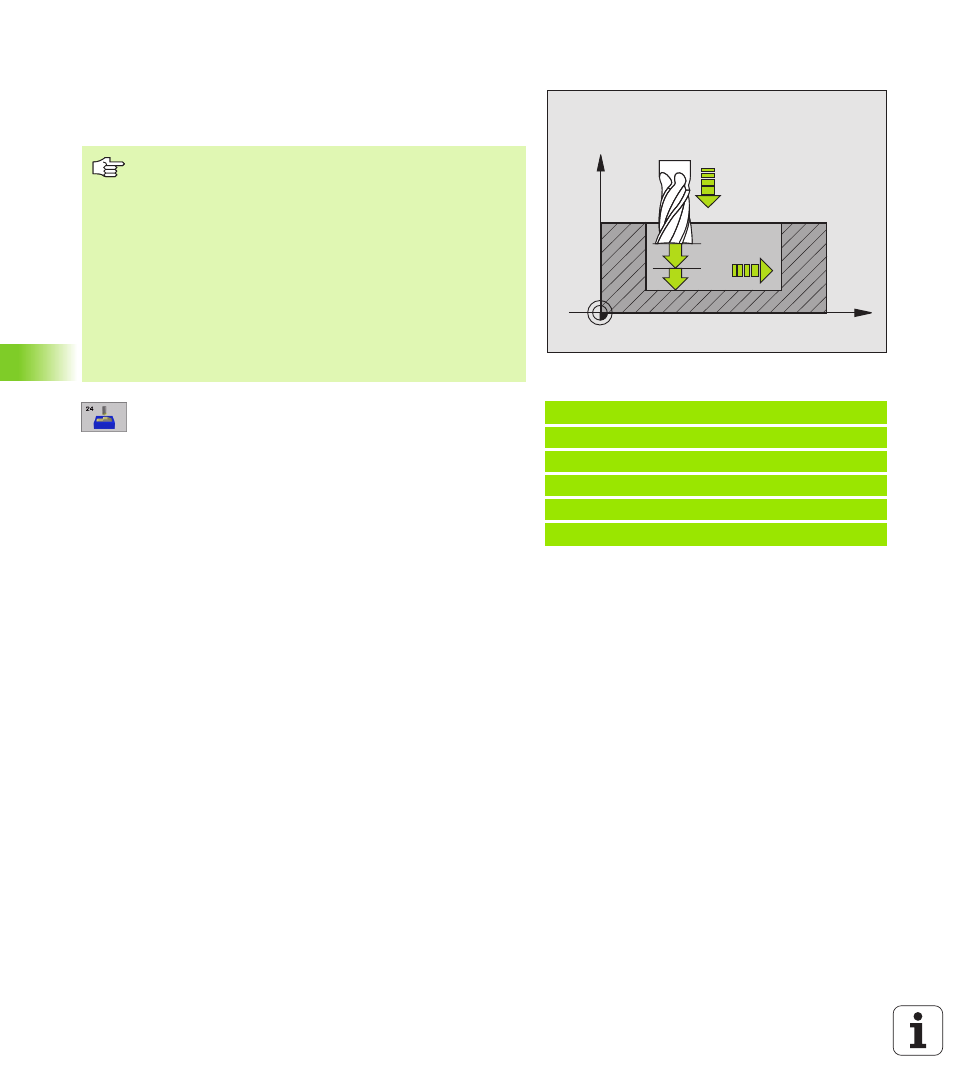

FINITURA LATERALE (Ciclo 24)
Il TNC avvicina l'utensile ai singoli segmenti di profilo su una traiettoria
circolare a raccordo tangenziale, finendo ogni segmento
separatamente.
U U U U SENSO ROT. ? ORARIO = –1 Q9:
Direzione di lavorazione:
+1:Rotazione in senso antiorario
–1:Rotazione in senso antiorario
U U U U PROFONDITÀ DI ACCOSTAMENTO Q10 (in valore
incrementale): quota dei singoli accostamenti
dell'utensile
U U U U AVANZAMENTO IN PROFONDITÀ Q11: avanzamento
dell'utensile durante la penetrazione
U U U U AVANZAMENTO SVUOTAMENTO Q12: avanzamento di
fresatura
U U U U QUOTA DI FINITURA LATERALE Q14 (in valore
incrementale): quota per finiture ripetute;
programmando Q14 = 0 viene asportata la quota di
finitura residua
Esempio: Blocchi NC
61 CYCL DEF 24.0 FINITURA LATERALE
Q9=+1 ;SENSO DI ROTAZIONE
Q10=+5 ;PROF. ACCOSTAMENTO
Q11=100 ;AVANZAMENTO PROF.
Q12=350 ;AVANZAMENTO SVUOTAMENTO
Q14=+0 ;SOVRAMETALLO LATERALE
X
Z
Q11
Q12
Q10
Da osservare prima della programmazione
La somma tra QUOTA LATERALE (Q14) e raggio
dell'utensile di finitura deve essere inferiore alla QUOTA
LATERALE (Q3, ciclo 20) e il raggio dell'utensile di
svuotamento.
Anche per la lavorazione del ciclo 24 senza previo
svuotamento con il ciclo 22 vale il suddetto calcolo; in
questo caso il raggio dell'utensile di svuotamento assume
il valore "0".
Il punto di partenza per la finitura viene determinato
automaticamente dal TNC e dipende dalle condizioni di
spazio nella tasca.
