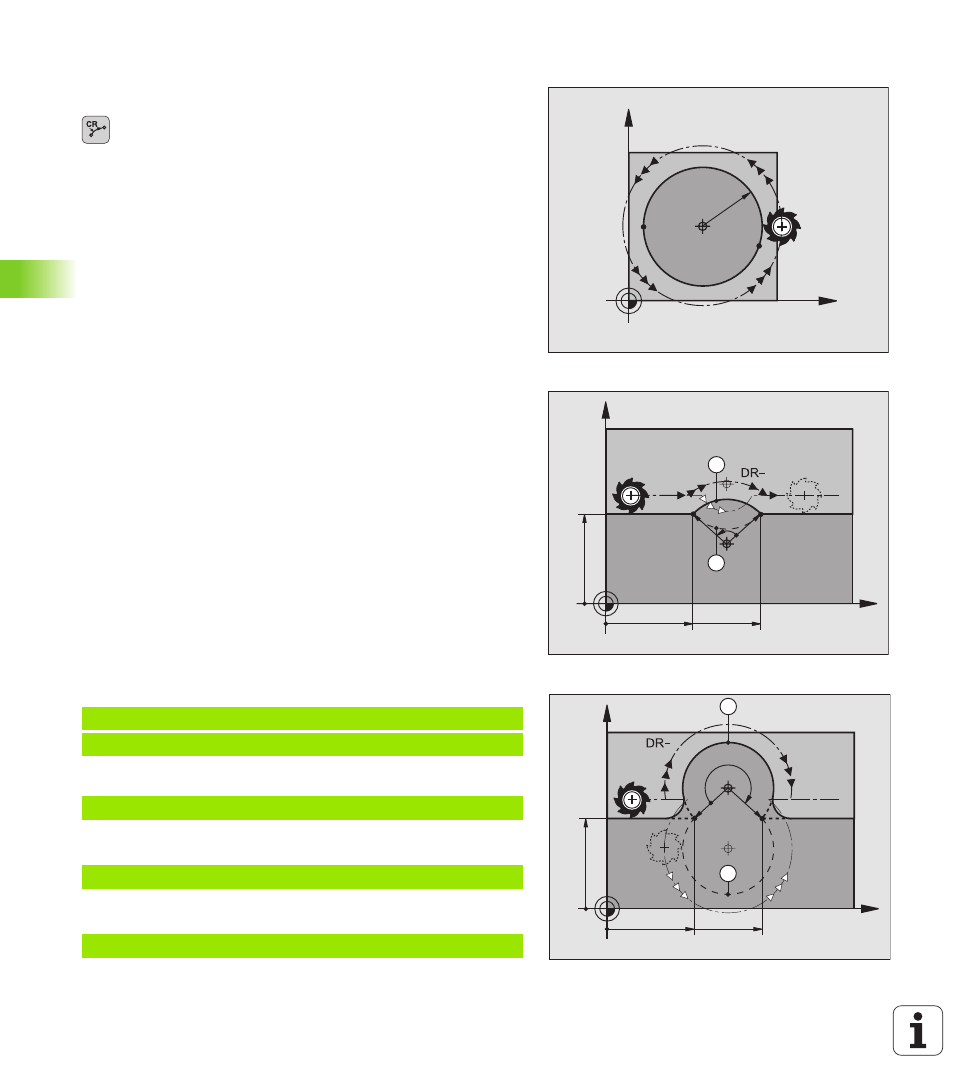

Traiettoria circolare CR con raggio prestabilito
L'utensile si sposta su una traiettoria circolare avente il raggio R.
U U U U COORDINATE del punto finale dell'arco di cerchio
U U U U Raggio R
Attenzione: il segno definisce la grandezza dell'arco di
cerchio!
U U U U Senso di rotazione DR
Attenzione: il segno definisce se la curvatura è
concava o convessa.
Ove necessario:
U U U U Funzione ausiliaria M
U U U U Avanzamento F
Cerchio pieno
Per un cerchio pieno programmare due blocchi CR consecutivi:
Il punto finale del primo semicerchio è contemporaneamente punto di
partenza del secondo semicerchio. Il punto finale del secondo
semicerchio è punto di partenza del primo.
Angolo al centro CCA e raggio dell'arco di cerchio R
Il punto di partenza e il punto finale sul profilo possono essere collegati
mediante quattro diversi archi di cerchio, aventi lo stesso raggio:
Arco di cerchio minore: CCA<180°
Raggio con segno positivo R>0
Arco di cerchio maggiore: CCA>180°
Raggio con segno negativo R<0
Tramite il senso di rotazione si definisce se l'arco di cerchio deve
essere curvato verso l'esterno (convesso) o verso l'interno (concavo):
Convesso: senso di rotazione DR- (con correzione del raggio RL)
Concavo: senso di rotazione DR+ (con correzione del raggio RL)
Esempi di blocchi NC
oppure
oppure
oppure
10 L X+40 Y+40 RL F200 M3
11 CR X+70 Y+40 R+20 DR- (ARCO 1)
11 CR X+70 Y+40 R+20 DR+ (ARCO 2)
11 CR X+70 Y+40 R-20 DR- (ARCO 3)
11 CR X+70 Y+40 R-20 DR+ (ARCO 4)
