120 5 Programmazione: Utensili
5.4 Cor
rezione tr
idimensionale dell'ut
e
nsile

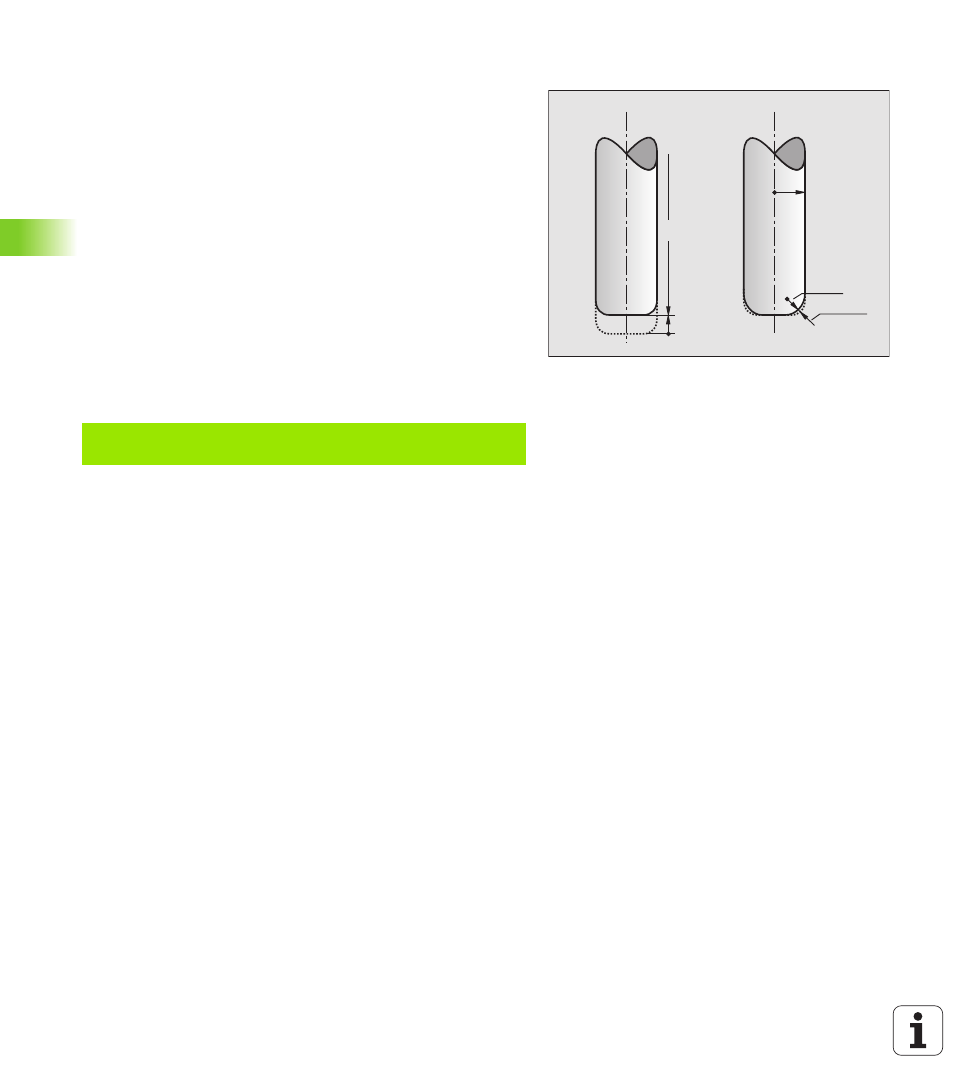

Impiego di altri utensili: valori delta
Impiegando utensili di dimensioni diverse dagli utensili
originariamente previsti, occorre inserire la differenza di lunghezza e
del raggio quali valori delta nella Tabella utensili o nella chiamata
utensile TOOL CALL:
n Valore delta positivo DL, DR, DR2: L’utensile è più grande
dell’utensile originale (sovradimensione)
n Valore delta negativo DL, DR, DR2: L’utensile è più piccolo
dell’utensile originale (sottodimensione)
Il TNC corregge quindi la posizione utensile della somma del delta dalla
Tabella utensili e dalla chiamata utensile.
Correzione tridimensionale senza orientamento
utensile
Il TNC sposta l'utensile in direzione della normale alla superficie per la
somma dei delta (Tabella utensile e TOOL CALL).
Esempio: Formato blocco con vettori normali
L'avanzamento F e la funzione ausiliaria M possono essere inseriti e
modificati nel modo operativo MEMORIZZAZIONE/EDITING
PROGRAMMA.
Le coordinate del punto finale della retta e i componenti del vettore
normale vengono calcolati dal sistema CAD.
DL>0
L
R
DR2>0
R2
1 LN X+31.737 Y+21,954 Z+33,165
NX+0,2637581 NY+0,0078922 NZ-0,8764339 F1000 M3
LN : Retta con correzione 3D
X, Y, Z : Coordinate corrette del punto finale della retta
NX, NY, NZ : Componenti del vettore normale
F : Avanzamento
M : Funzione ausiliaria
