HEIDENHAIN iTNC 530 151
6.4 T
raiet
to
ri
e - Coor
dinat
e
car
tesiane

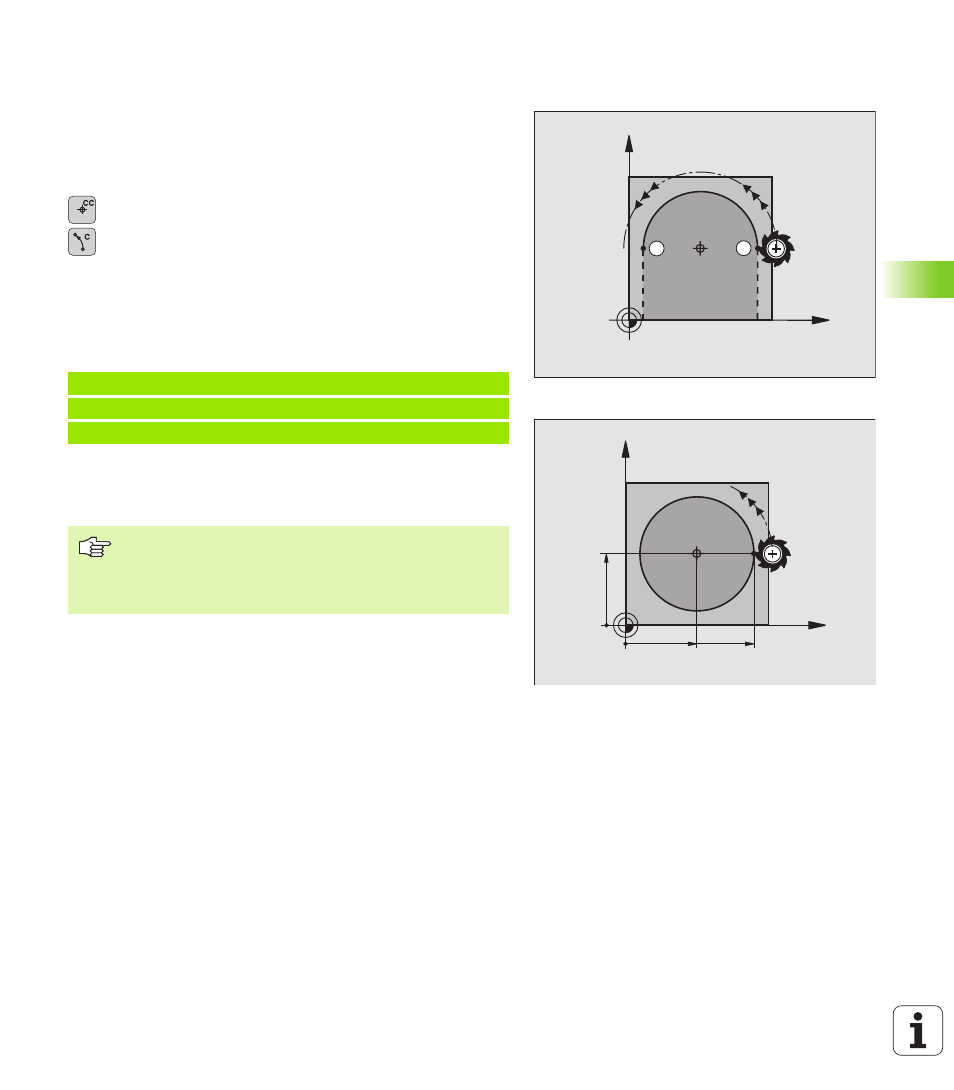

Traiettoria circolare C intorno al centro del
cerchio CC
Il centro del cerchio CC deve essere definito prima di programmare la
traiettoria circolare C. L'ultima posizione dell'utensile programmata
prima del blocco C è il punto di partenza della traiettoria circolare.
U U U U Portare l'utensile sul punto di partenza della traiettoria circolare.
U U U U Coordinate del centro del cerchio
U U U U COORDINATE del punto finale dell'arco di cerchio
U U U U Senso di rotazione DR
Ove necessario:
U U U U Avanzamento F
U U U U Funzione ausiliaria M
Esempi di blocchi NC
Cerchio pieno
Per il cerchio pieno occorre programmare per il punto finale le stesse
coordinate del punto di partenza.
5 CC X+25 Y+25
6 L X+45 Y+25 RR F200 M3
7 C X+45 Y+25 DR+
Il punto di partenza e il punto finale del movimento
circolare devono trovarsi sulla traiettoria circolare.
Tolleranza di scostamento: fino a 0,016 mm (definibile
tramite MP7431)
S E
X
Y
CC
X
Y
25 45
25
CC
