HEIDENHAIN iTNC 530 11
1
.4 V
isualizzazioni di stat

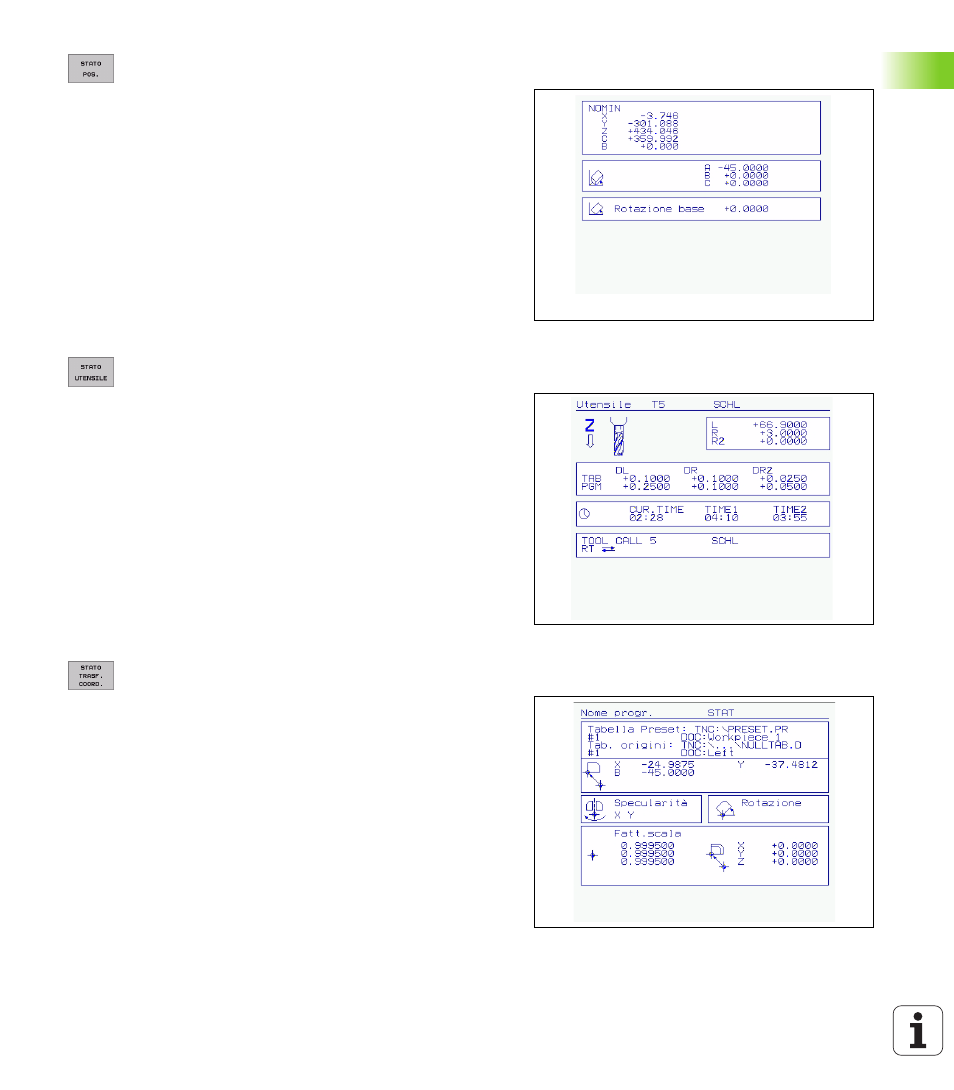

o Posizioni e coordinate
Informazioni relative agli utensili
Conversioni di coordinate
Vedere "Cicli per la conversione di coordinate", pag. 343.
2
4
1
3
1 Visualizzazione della posizione
2 Tipo di posizione visualizzata, p. es., Posizione reale
3 Angolo di rotazione per il piano di lavoro
4 Angolo della rotazione base
3 2
5
1
4
6
1 n Visualizzazione T: numero e nome utensile
n Visualizzazione RT: nome e numero dell'utensile gemello
2 Asse utensile
3 Lunghezza e raggio dell'utensile
4 Sovrametallo (valori delta) da TOOL CALL (PGM) e dalla tabella
utensili (TAB)
5 Durata, durata massima (TIME 1) e durata massima con TOOL
CALL (TIME2)
6 Visualizzazione dell'utensile attivo e del (successivo) utensile
gemello
7 8
4
1
2
3
5 6
1 Nome del programma principale
2 Nome della tabella origini attiva, numero dell’origine attiva (#),
commento dalla riga attiva del numero dell’origine attiva (DOC) dal
ciclo 7
3 Nome della tabella Preset attiva, numero del Preset attivo (#),
commento dalla riga attiva del numero del Preset attivo (DOC)
4 Spostamento attivo dell'origine (ciclo 7)
5 Assi di specularità (ciclo 8)
6 Angolo di rotazione attivo (ciclo 10)
7 Fattore(i) di scala attivo(i) (cicli 11/26)
8 Centro di scalatura
