290 8 Programmazione: Cicli
8.4 Cicli per la fr
esat
ur
a di tasc
he, isole e scanalat
ur
e

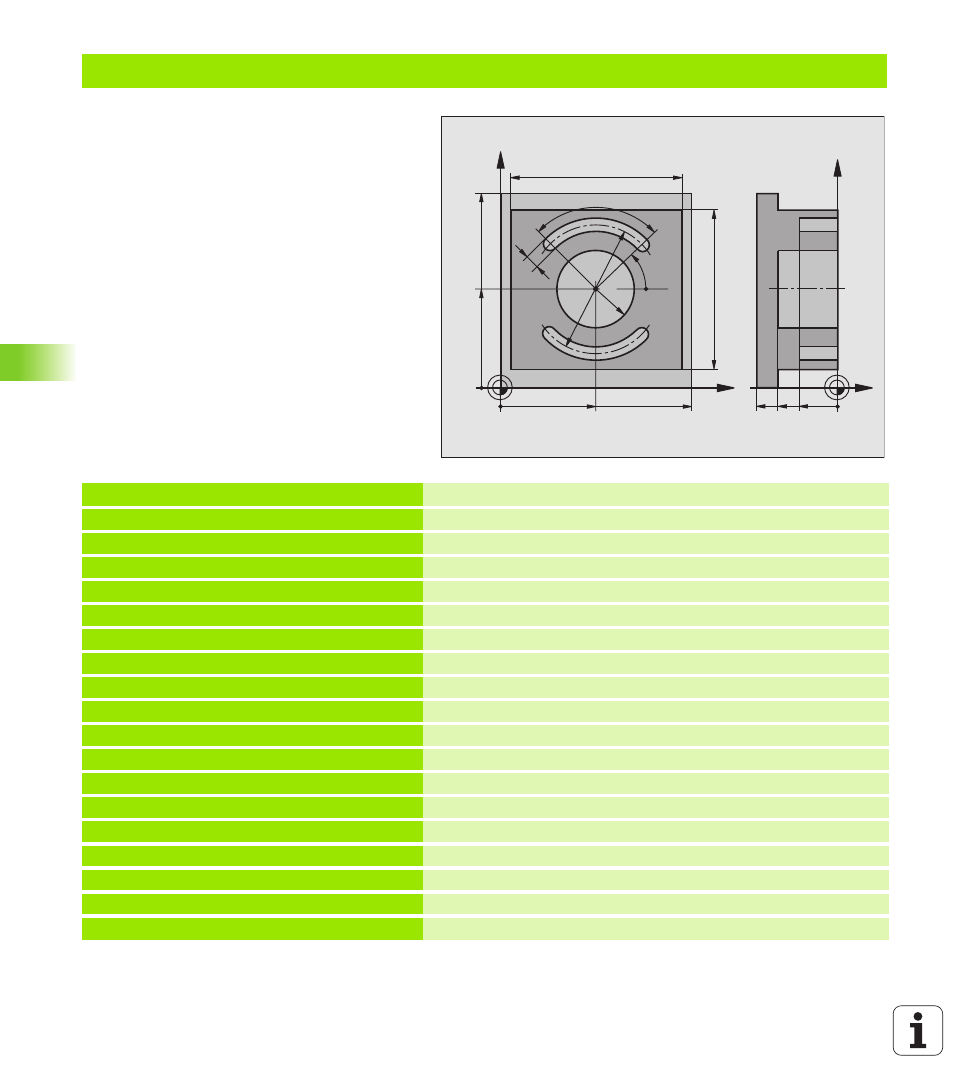

Esempio: Fresatura di tasche, isole e scanalature
0 BEGINN PGM C210 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40 Definizione pezzo grezzo
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+6 Definizione utensile di sgrossatura/finitura
4 TOOL DEF 2 L+0 R+3 Definizione utensile, fresa per scanalature
5 TOOL CALL 1 Z S3500 Chiamata utensile di sgrossatura/finitura
6 L Z+250 R0 FMAX Disimpegno utensile
7 CYCL DEF 213 FINITURA ISOLE Definizione del ciclo "Lavorazione esterna"
Q200=2 ;DIST. DI SICUREZZA
Q201=-30 ;PROFONDITÀ
Q206=250 ;AVANZ. INCREMENTO
Q202=5 ;PROF. ACCOSTAMENTO
Q207=250 ;AVANZAM. FRESATURA
Q203=+0 ;COOR. SUPERF.
Q204=20 ;2. DIST. DI SICUREZZA
Q216=+50 ;CENTRO 1° ASSE
Q217=+50 ;CENTRO 2° ASSE
Q218=90 ;LUNGHEZZA 1° LATO
Q219=80 ;LUNGHEZZA 2° LATO
X
Y
50
50
100
100
80
90
8
90°
45°
R25
70
Z
Y
-40 -20 -30
