FORATURA (Ciclo 200)

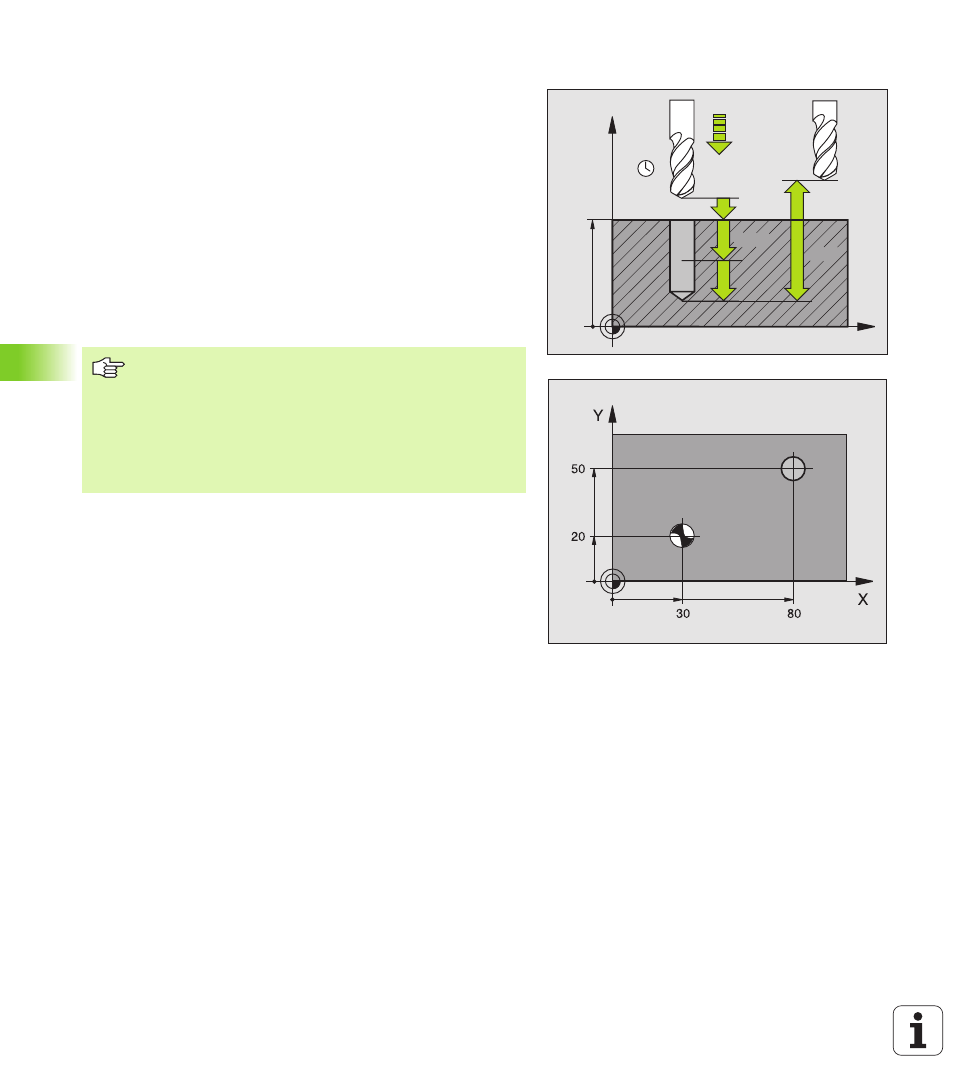

1 Il TNC posiziona l’utensile nell’asse del mandrino in rapido FMAX
alla DISTANZA DI SICUREZZA sopra la superficie del pezzo
2 L’utensile penetra con l’AVANZAMENTO F programmato fino alla
prima PROFONDITÀ DI ACCOSTAMENTO
3 Il TNC ritira l’utensile con FMAX alla DISTANZA DI SICUREZZA,
dove sosta, se programmato, riportandolo in seguito con FMAX
alla distanza di sicurezza sopra la prima PROFONDITÀ DI
ACCOSTAMENTO
4 Successivamente l'utensile penetra con l'AVANZAMENTO F
programmato di un ulteriore PROFONDITÀ DI ACCOSTAMENTO
5 Il TNC ripete questa sequenza (da 2 a 4) fino a raggiungere la
PROFONDITÀ DI FORATURA programmata
6 Dal fondo del foro l’utensile ritorna con FMAX alla DISTANZA DI
SICUREZZA o, se programmato, alla 2ª DISTANZA DI SICUREZZA
X
Z
Q200
Q201
Q206
Q202
Q210
Q203
Q204
Da osservare prima della programmazione
Programmare un'istruzione di posizionamento sul punto di
partenza (centro del foro) nel piano di lavoro con correzione
del raggio R0.
Il segno del parametro di ciclo "Profondità" determina la
direzione della lavorazione. Se si programma Profondità =
0 il TNC non esegue il ciclo.
