12.5 Interfaccia Ethernet
Introduzione
Il TNC è equipaggiato in modo standard con una scheda Ethernet che
ne consente l'inserimento quale Client nella propria rete. Il TNC
trasmette i dati attraverso la scheda Ethernet con
n il protocollo smb (server message block) per sistemi operativi
Windows
n la famiglia di protocolli TCP/IP (Transmission Control Protocol/
Internet Protocol) e con l’ausilio del NFS (Network File System)
Possibilità di collegamento
La scheda Ethernet del TNC può essere collegata alla rete tramite il
connettore RJ45 (X26,100BaseTX oppure 10BaseT). Il connettore è
separato galvanicamente dall'elettronica del controllo.
Per il collegamento del TNC in rete con il connettore 100BaseTX
oppure 10BaseT, utilizzare coppie di cavi intrecciati.
La lunghezza massima del cavo tra il TNC ed un nodo
dipende dalla classe di qualità del cavo, dal rivestimento e
dal tipo di rete (100BaseTX o 10BaseT).

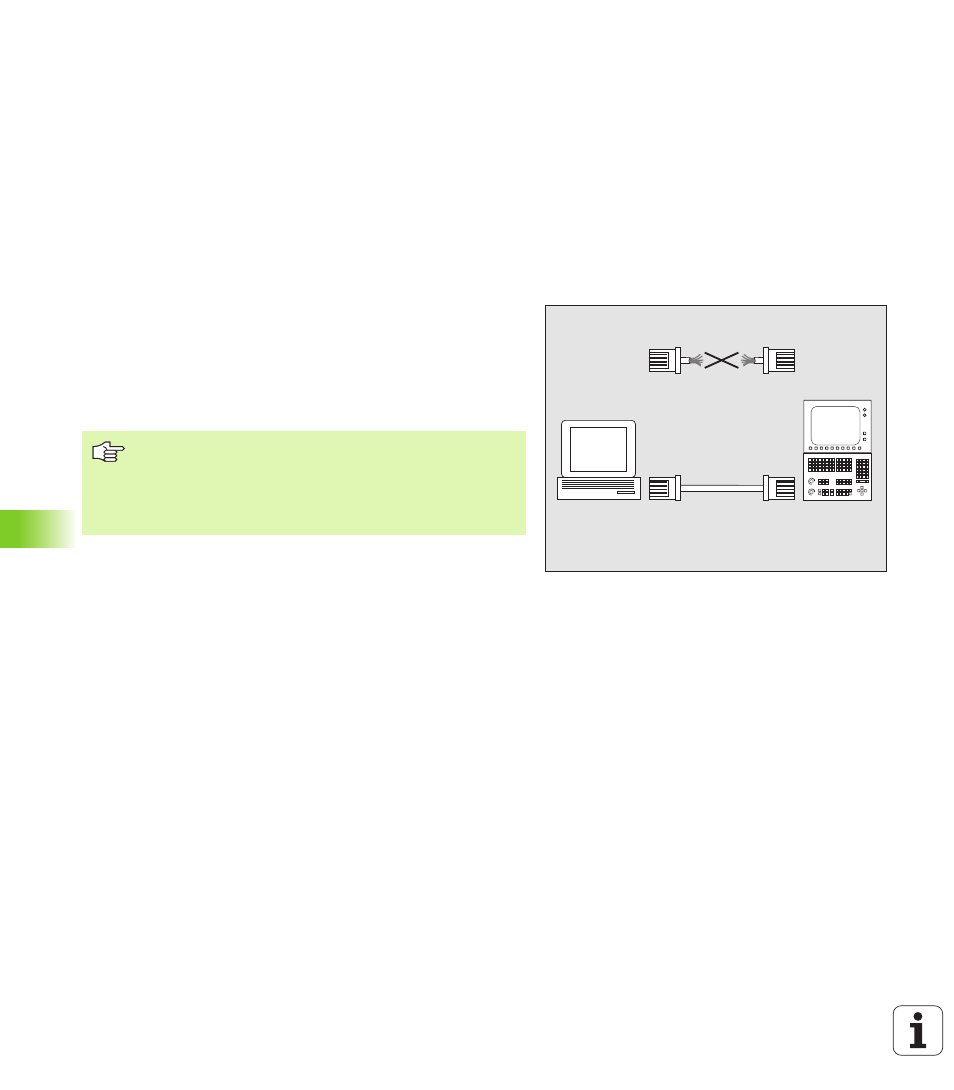

Per il collegamento diretto del TNC con un PC utilizzare un
cavo incrociato.
PC
TNC
10BaseT / 100BaseTx
