480 Cicli di tastatura: controllo automatico dei pezzi
1

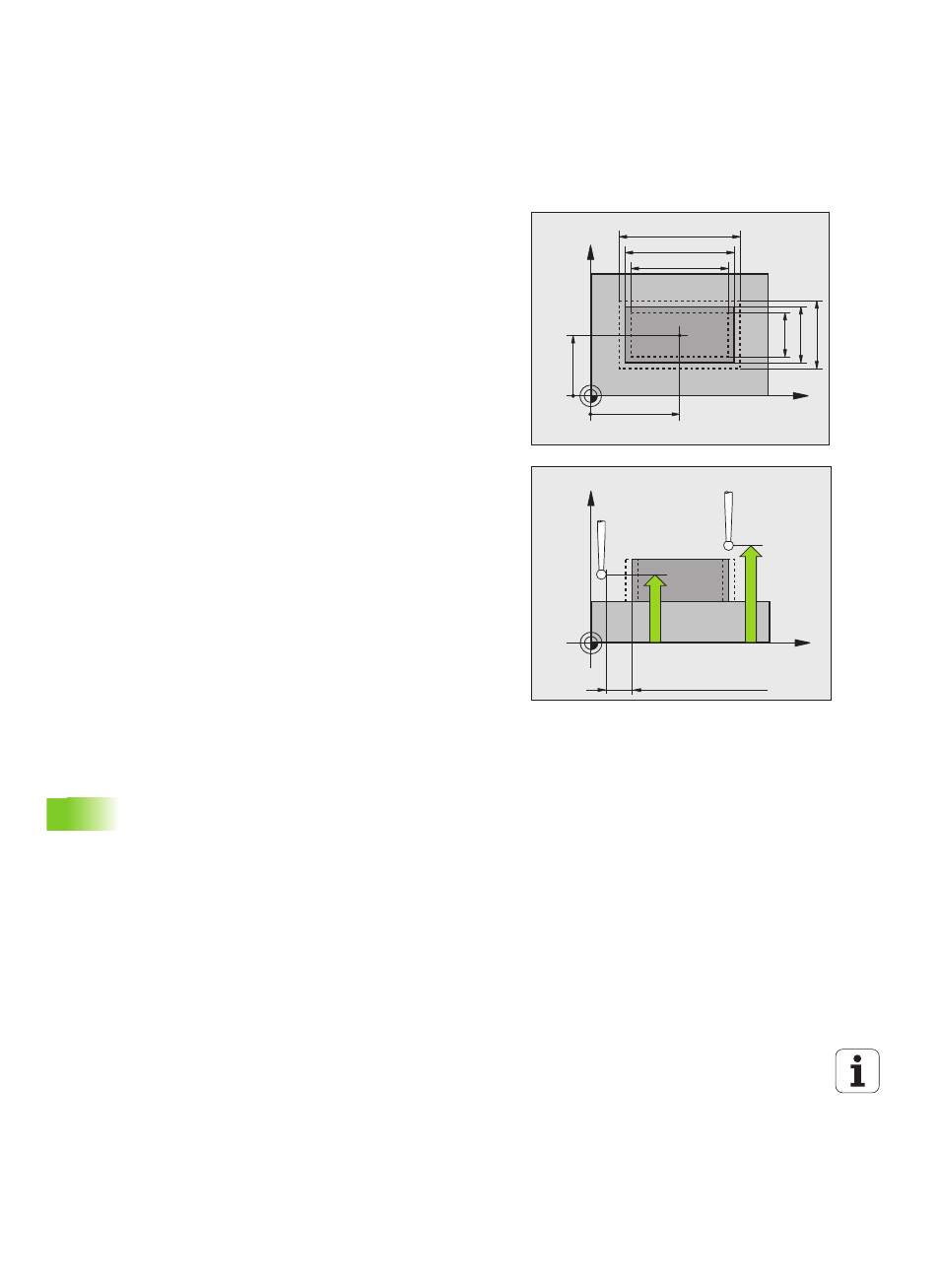

7.8 MISURAZIONE RET
T
ANGOL
O ES
TERNO (ciclo 424, DIN/ISO:
G424)
U DISTANZA DI SICUREZZA Q320 (in valore incrementale):
distanza addizionale tra il punto di misura e la sfera del
tastatore. Q320 attivo in aggiunta a SET_UP (tabella del
sistema di tastatura). Campo di immissione da 0 a
99999,9999
U ALTEZZA DI SICUREZZA Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (dispositivo di
serraggio). Campo di immissione da -99999,9999 a
99999,9999
U SPOSTARSI A ALT. SICUR. Q301: determinare in che
modo il tastatore deve spostarsi tra i punti di misura:
0: spostamento tra i punti da misurare all'altezza di
misura
1: spostamento tra i punti da misurare all'altezza di
sicurezza
U LIMITE MAX LUNG. ASSE PRIMARIO Q284: lunghezza
massima ammessa per l'isola. Campo di immissione
da 0 a 99999,9999
U LIMITE MIN LUNG. ASSE PRIMARIO Q285: lunghezza
minima ammessa per l'isola. Campo di immissione da
0 a 99999,9999
U LIMITE MAX LUNG. LATO SECOND. Q286: larghezza
massima ammessa per l'isola. Campo di immissione
da 0 a 99999,9999
U LIMITE MIN LUNG. LATO SECOND. Q287: larghezza
minima ammessa per l'isola. Campo di immissione da
0 a 99999,9999
U TOLLERANZA CENTRO 1º ASSE Q279: scostamento di
posizione ammesso nell'asse principale del piano di
lavoro. Campo di immissione da 0 a 99999,9999
U TOLLERANZA CENTRO 2º ASSE Q280: scostamento di
posizione ammesso nell'asse secondario del piano di
lavoro. Campo di immissione da 0 a 99999,9999
X
Y
Q287
Q285
Q274 ±Q280
Q273 ±Q279
Q283 Q286
Q282
Q284
X
Z
Q260
Q261
SET_UP(TCHPROBE.TP)
+
Q320
