334 Cicli: tornitura
13.1
7 TR
ONCA
TURA RADIALE ES
TESA (ciclo 862)

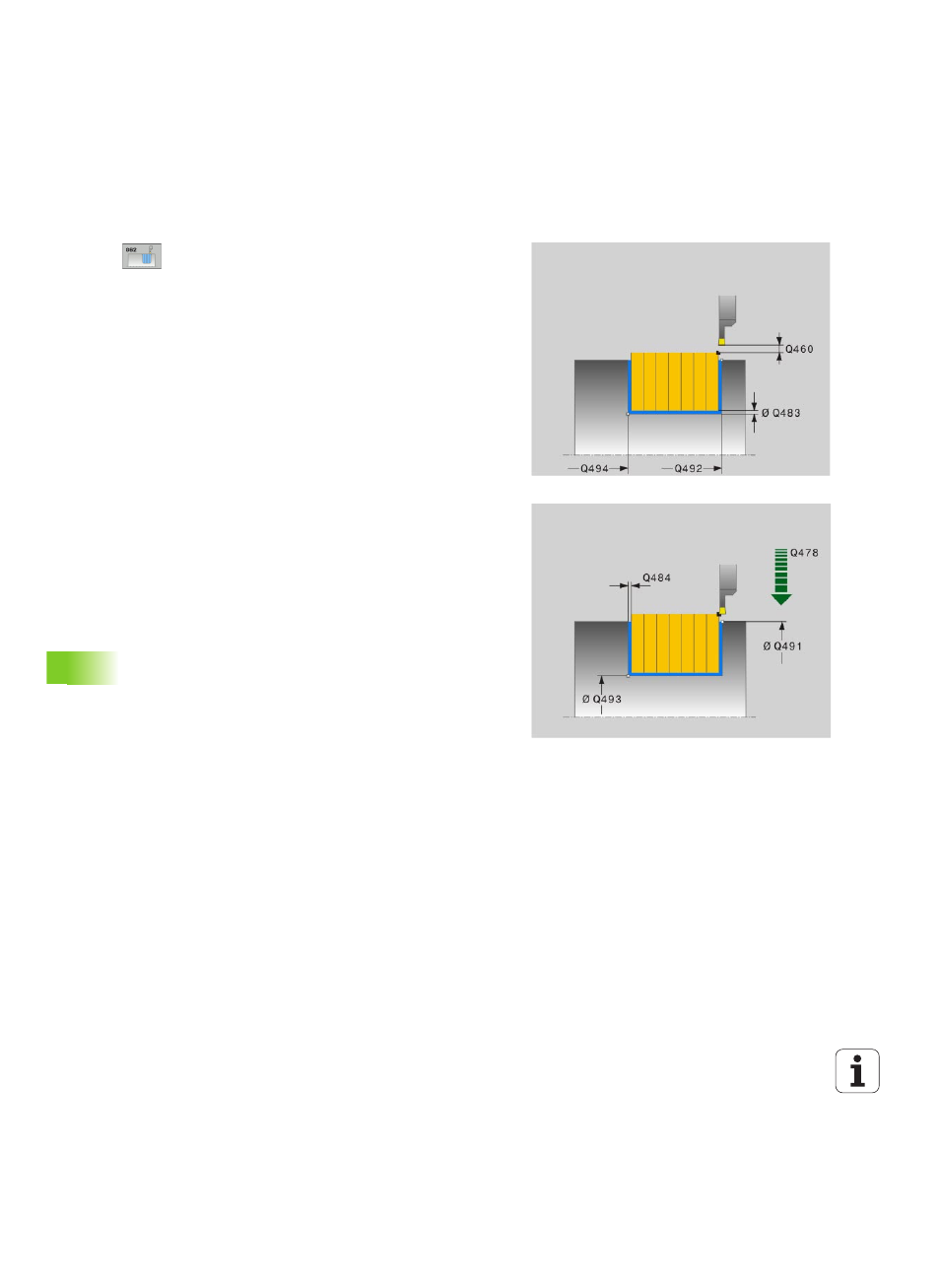

Parametri ciclo
U TIPO DI LAVORAZIONE Q215: definizione del tipo di
lavorazione:
0: sgrossatura e finitura
1: solo sgrossatura
2: solo finitura a quota finita
3: solo finitura a sovrametallo
U DISTANZA DI SICUREZZA Q460: parametro riservato,
attualmente inattivo
U DIAMETRO AVVIO PROFILO Q491: coordinata X del punto
di partenza del profilo (indicazione del diametro)
U INIZIO PROFILO Z Q492: coordinata Z del punto di
partenza del profilo
U DIAMETRO FINE PROFILO Q493: coordinata X del punto
finale (indicazione del diametro)
U FINE PROFILO Z Q494: coordinata Z del punto finale
U ANGOLO FIANCO Q495: angolo tra il fianco del punto di
partenza del profilo e la perpendicolare all'asse
rotativo
U TIPO ELEMENTO INIZIALE Q501: definizione del tipo di
elemento a inizio profilo (superficie perimetrale):
0: nessun elemento supplementare
1: l'elemento è uno smusso
2: l'elemento è un raggio
U DIMENSIONE ELEM. INIZIALE Q502: dimensione
dell'elemento iniziale (sezione smusso)
U RAGGIO ANGOLO PROFILO Q500: raggio dell'angolo
interno del profilo. Se non è indicato alcun raggio, si
forma il raggio della placchetta.
U ANGOLO SECONDO FIANCO Q496: angolo tra il fianco del
punto finale del profilo e la perpendicolare all'asse
rotativo
U TIPO ELEMENTO FINALE Q503: definizione del tipo di
elemento a fine profilo:
0: nessun elemento supplementare
1: l'elemento è uno smusso
2: l'elemento è un raggio
U DIMENSIONE ELEM. FINALE Q504: dimensione
dell'elemento finale (sezione smusso)
